高压滤波电力电容器的技术解析与应用演进

高压滤波电力电容器的技术解析与应用演进

一、引言

在现代电力系统中，非线性负载（如变频器、电弧炉、整流设备）的广泛应用导致谐波污染加剧，威胁电网安全与设备寿命。高压滤波电力电容器作为谐波治理与无功补偿的核心装备，通过与电抗器协同构成滤波支路，可有效抑制特征谐波，提升功率因数至 0.95 以上。其技术发展直接影响电力系统的电能质量与运行效率。

二、工作原理与结构设计

2.1 滤波与补偿机制

高压滤波电容器基于串联谐振原理，与电抗器组成 LC 滤波回路。当电网中某次谐波频率（fn）与滤波支路固有谐振频率（f0 = 1/2π√LC）匹配时，回路呈现低阻抗特性，将谐波电流引流至滤波支路。同时，电容器提供超前的容性无功电流，补偿系统感性负荷，降低线路损耗与电压波动。

2.2 核心结构组成

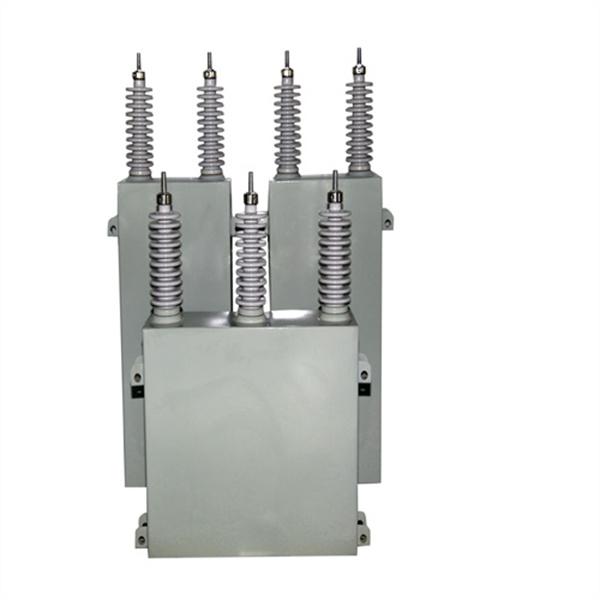

采用全膜介质卷绕结构，以聚丙烯薄膜（BOPP）为绝缘材料，金属化膜电极通过真空蒸镀工艺附着。外壳为不锈钢密封箱体，内置放电电阻（确保断电后电压 1 分钟内降至 50V 以下）、过压力保护装置及内部熔丝。模块化设计支持多组并联扩容，单台容量通常为 50-334kvar，额定电压覆盖 6kV-35kV 等级。

三、关键技术参数解析

3.1 电气性能指标

额定电容偏差：±5% 容差范围，保障滤波精度

损耗角正切（tanδ）：介质损耗＜0.08%，降低运行温升

过电压耐受：可承受 1.1 倍额定电压长期运行，1.3 倍电压持续 30s

3.2 环境适应性参数

温度类别：-40℃/C55（最高环境温度 - 40℃，最高介质温度 55℃）

防护等级：IP33 及以上，适应户外安装防尘防水需求

抗震等级：满足 8 度设防标准，抵御变电站振动环境

3.3 保护配置

不平衡保护：桥差电压法监测单台电容器故障，动作阈值＜15%

过电流保护：熔断器额定电流按 1.3-1.5 倍额定电流选型

压力释放：内部气压超 0.2MPa 时防爆膜自动破裂泄压

四、应用场景与选型要点

4.1 典型行业应用

行业场景

谐波特征

配置方案

钢铁冶金

3/5/7 次谐波为主

多组单调谐滤波支路（5%/7%/13% 电抗率）

轨道交通

3 次谐波超标

12 脉波整流 + 3 次谐波滤波装置

光伏电站

2-19 次宽频谐波

高通滤波回路 + 动态无功补偿

数据中心

高频谐波（11/13 次）

有源滤波与无源滤波混合系统

4.2 选型关键要素

谐波频谱分析：需基于现场测试确定主导谐波次数

系统短路容量：影响滤波支路阻抗匹配计算

无功需求测算：依据负载特性确定补偿容量

海拔修正：＞1000m 需提升绝缘水平

五、技术发展趋势

5.1 智能化升级

内置传感器实现电容值、局放、温度实时监测

搭载物联网模块支持远程故障诊断与状态评估

自适应控制算法动态优化滤波参数

5.2 性能提升方向

纳米复合介质研发，介电强度提升至 500kV/mm

真空注油工艺升级，消除气隙降低局放风险

宽温域材料应用，适应 - 50℃~70℃极端环境

5.3 环保化革新

无油化设计替代 PCB 类浸渍剂

可回收外壳材料占比提升至 95%

节能型散热结构降低辅助能耗

六、结语

高压滤波电力电容器正从传统无源滤波向智能型、环保型装备演进。未来需聚焦宽频谐波抑制、高海拔高湿度环境适应性及与智能电网的深度融合。行业发展将更注重全寿命周期管理，通过新材料、新工艺提升设备可靠性与运维效率，为构建清洁低碳、安全高效的现代电力系统提供关键技术支撑。
