矿热炉专用电容器的技术解析与应用要点

矿热炉专用电容器的技术解析与应用要点

一、引言

矿热炉作为铁合金、电石等产品冶炼的核心设备，其运行过程中存在功率因数低、谐波干扰大等电能质量问题。矿热炉专用电容器作为无功补偿与谐波治理的关键装备，通过优化供电系统性能，可降低能耗 10%-15%，提升设备产能 8%-12%。本文从结构设计、工作原理、性能参数及行业适配等维度，系统解析此类特种电容器的技术特性。

二、结构设计与工作原理

2.1 核心结构组成

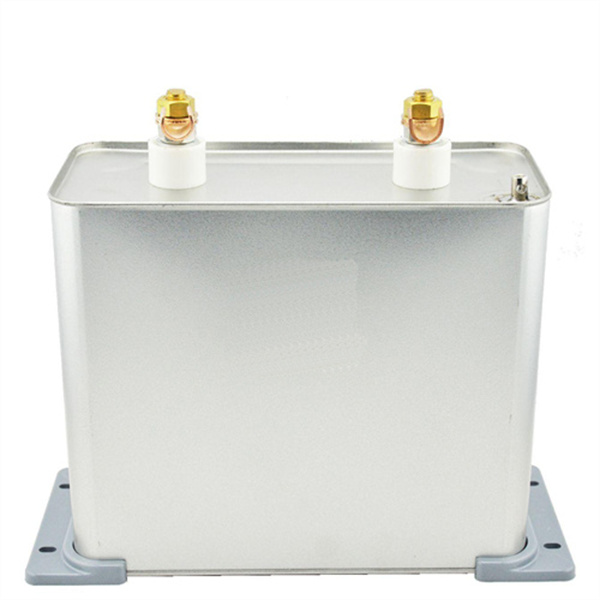

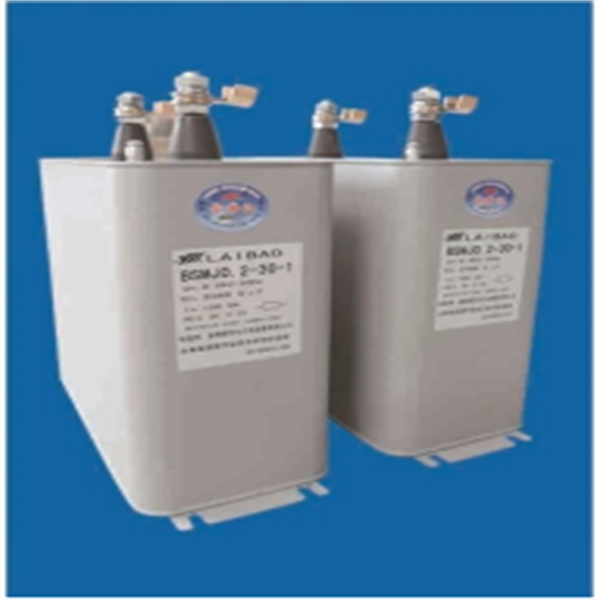

矿热炉电容器采用全膜介质结构，以聚丙烯薄膜为主要绝缘材料，卷绕式元件经真空浸渍处理。外壳由不锈钢或高强度铝合金制成，内置放电电阻、保护熔断器及压力释放装置。模块化设计便于现场扩容，典型单台容量为 50-334kvar，额定电压涵盖 6.6kV-35kV 等级。

2.2 无功补偿机制

基于并联补偿原理，电容器组在矿热炉变压器二次侧接入，通过超前的容性电流补偿感性负荷（电极、电抗器）产生的滞后电流，将功率因数从 0.6-0.7 提升至 0.9 以上。其响应速度低于 20ms，可实时跟踪冶炼过程中负荷波动，维持电压稳定性。

2.3 谐波抑制功能

针对矿热炉产生的 3、5、7 次特征谐波，电容器组与电抗器串联构成滤波支路。通过调整电抗器电感值（如 5%-13% 电抗率配置），在特定谐波频率下形成串联谐振，将谐波电流引导至滤波回路，使电网侧谐波畸变率（THD）控制在 5% 以内。

三、关键性能参数解析

3.1 电气参数

额定容量：决定补偿能力，需根据矿热炉容量（5000-50000kVA）计算配置

损耗角正切值（tanδ）：优质产品低于 0.08%，降低运行发热损耗

过电压耐受：可承受 1.1 倍额定电压长期运行，1.3 倍电压持续 1 分钟

3.2 机械与环境参数

抗震等级：满足 8 度抗震设计，适应矿热炉强振动环境

温度范围：-40℃-55℃宽温运行，内置 PTC 热敏电阻监测内部温升

防护等级：IP33 及以上，防尘防溅水设计

3.3 安全保护配置

不平衡保护：通过桥差、相电压法监测元件故障，动作时间＜0.5s

压力释放：当内部气压超 0.2MPa 时，防爆膜自动破裂泄压

过流保护：熔断器额定电流按 1.3-1.5 倍额定电流选型

四、行业应用适配性

冶炼类型

负荷特性

电容器配置要点

硅铁冶炼

三相不平衡度＞15%

分相补偿装置 + 13% 电抗率滤波支路

电石生产

谐波含量高（5 次为主）

5 次单调谐滤波 + 阻尼电阻抑制谐振

锰系合金

周期性电极升降负荷

动态投切装置（响应时间＜100ms）

黄磷冶炼

高海拔低气压环境

加强绝缘设计 + 气压补偿型外壳

五、技术发展趋势

5.1 智能化升级

集成物联网模块，实现电容值在线监测、故障预警与远程运维

开发自适应控制算法，根据冶炼工艺参数动态优化补偿策略

部署局部放电检测系统，通过超声波传感器预判绝缘老化

5.2 高可靠性设计

采用纳米复合薄膜介质，提升介电强度至 500kV/mm

创新真空注入技术，消除内部气隙降低局放风险

模块化冗余设计，单模块故障不影响系统连续运行

5.3 低碳化革新

研发无油环保型电容器，替代传统 PCB 浸渍剂

优化散热结构设计，降低强迫风冷系统能耗

提升材料回收利用率，目标实现 95% 以上循环再生

六、结语

矿热炉专用电容器的技术进步正推动冶炼行业向高效、绿色方向转型。未来需聚焦宽频谐波抑制、极端工况适应性及全寿命周期管理技术突破，同时加强标准体系建设，推动产品性能与国际接轨。行业发展将更注重电容器与智能电网、数字化冶炼系统的深度融合，为高耗能产业的可持续发展提供核心装备支撑。
