复合开关：原理、特性与应用的深度解析

复合开关的定义与基本概念

复合开关，作为电力领域中一类重要的开关设备，在正常导电回路条件下，具备关合、承载和开断电流的关键能力。从学科范畴来看，它隶属于电力一级学科中的配电与用电二级学科。其核心用途聚焦于无功补偿装置，主要负责投入和切除其中的电容器，以此对电力系统的无功功率进行精准调控，确保系统稳定、高效运行。

工作原理剖析

复合开关创新性地选用晶闸管开关和磁保持开关并联运行的独特模式。在接通与断开的瞬间，晶闸管开关充分发挥其过零投切的突出优势。具体而言，当系统电压过零时，晶闸管导通，使得电容器能够平稳地接入电路，有效避免了合闸涌流的产生；而在电流过零时，晶闸管关断，实现电容器的安全切除，规避了暂态过电压的出现。在正常接通期间，磁保持开关则展现出零功耗的特性。磁保持开关依靠脉冲电压触发，使触点吸合，从而维持电容器投入后的接通状态，由于其触点接触电阻小，在导通时几乎不产生功耗。

结构组成探秘

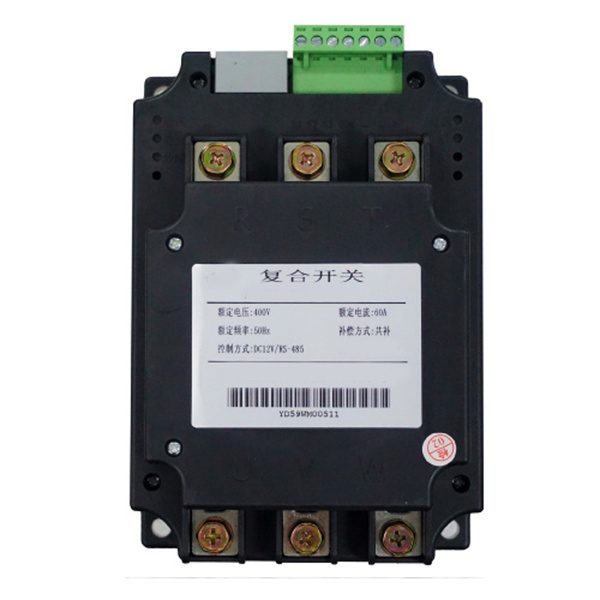

复合开关的结构组成较为复杂，主要涵盖主控单片机、装置电源、控制信号检测电路、驱动电路以及开关体等关键部分。主控单片机犹如复合开关的 “大脑”，负责整个装置的逻辑控制与运算，依据系统反馈的各类信号，精准地发出投切指令。装置电源为各部分电路提供稳定、可靠的电力支持，确保其正常运行。控制信号检测电路实时监测系统的电压、电流等信号，将采集到的数据传输给主控单片机，以便其做出正确决策。驱动电路则根据主控单片机的指令，为晶闸管开关和磁保持开关提供合适的驱动信号，使其能够按照预定的时序动作。开关体集成了晶闸管和磁保持继电器，是实现电容器投切操作的核心执行部件。

性能特点详析

1. 过零投切，无涌流无电弧：通过晶闸管与磁保持继电器的协同工作，实现电压过零导通和电流过零切断，从根本上杜绝了涌流和电弧的产生，极大地提高了电容器投切的安全性与稳定性，有效延长了电容器及相关设备的使用寿命。

2. 多重保护功能：复合开关具备电压缺相保护功能，当系统电压缺相供电时，开关拒绝闭合；若在运行过程中出现缺相情况，则自动退投，防止因缺相运行而损坏设备。电源缺相保护与之类似，当工作电源缺相时，开关同样拒绝闭合，若已闭合则自动断开。欠压保护功能可在电压≤额定电压（如 220V）的 20% 时，使开关拒绝闭合，避免设备在低电压下运行而受损。自诊断故障保护能及时检测元件是否出现故障，一旦发现异常，立即拒绝闭合或自动退投断开，保障系统安全。空载保护可防止未接负载时开关闭合，停电保护则在接通后遇突然停电时，自动跳闸断开，全方位保护设备与系统安全。

3. 无谐波注入：由于采用过零触发技术，复合开关在投切过程中不会产生谐波，有效避免了对电网的谐波污染，有利于提高电能质量。

4. 功耗小：仅在投切动作瞬间耗电，平时处于不耗电状态，相较于晶闸管开关等其他投切装置，大大降低了能耗，符合节能降耗的发展理念。

5. 光电隔离技术，抗干扰能力强：利用光电隔离技术，将控制电路与主电路进行有效隔离，能够有效抵御外界电磁干扰，确保开关工作安全可靠，提高了设备在复杂电磁环境下的运行稳定性。

6. 智能控制技术：借助智能控制技术，复合开关在涌流抑制和安全可靠性方面展现出极高的性能优势，能够根据系统实际运行情况，灵活、精准地进行电容器投切操作。

7.


应用领域扫描

复合开关凭借其卓越的性能特点，在低压无功补偿领域得到了广泛应用。在工业企业中，众多生产设备如电动机、电焊机等，在运行过程中会消耗大量无功功率，导致功率因数降低。通过安装复合开关控制的无功补偿装置，可及时对无功功率进行补偿，提高功率因数，降低线路损耗，减少电费支出，同时保障生产设备的稳定运行。在商业建筑中，照明系统、空调系统等也会产生无功需求，复合开关同样能发挥其优势，优化电力系统运行，提升供电质量。此外，在住宅小区的配电系统中，复合开关也能有效改善电能质量，保障居民用电的稳定性与可靠性。

发展历程与未来趋势展望

复合开关等低压电容器投切开关经历了从简单到复杂、从低性能到高性能的发展历程。早期，交流接触器作为传统的电容器投切方式，因存在合闸涌流大、易产生电弧、谐波污染严重等问题，逐渐无法满足现代电力系统的需求。随后，晶闸管开关应运而生，虽然实现了过零投切，适用于频繁投切的场合，但存在结构复杂、体积大、损耗大、成本高、可靠性差等缺点。在此背景下，复合开关凭借将晶闸管开关和磁保持开关优势互补的设计理念得以开发。然而，复合开关也并非完美无缺，如可控硅元件存在击穿隐患，对电压变化率敏感，过零投切并非绝对理想等。近年来，选相开关（同步开关）作为一种新型高性能投切开关崭露头角，其在抑制涌流、提高投切精度、增强安全可靠性以及节能环保等方面表现更为出色，有望成为未来无功补偿电容器投切开关的主流发展方向。未来，复合开关可能会朝着进一步提高可靠性、降低成本、提升智能化水平以及适应更复杂电网环境的方向发展，不断满足电力系统日益增长的高效、稳定、智能运行需求。
