滤波电容器技术演进与工程应用研究

一、基础原理与分类体系

滤波电容器作为电力电子系统的核心组件，其核心功能在于通过电容的频率选择性实现谐波抑制与电能质量优化。根据应用场景不同，可分为以下三大类：

1. 按电压等级划分

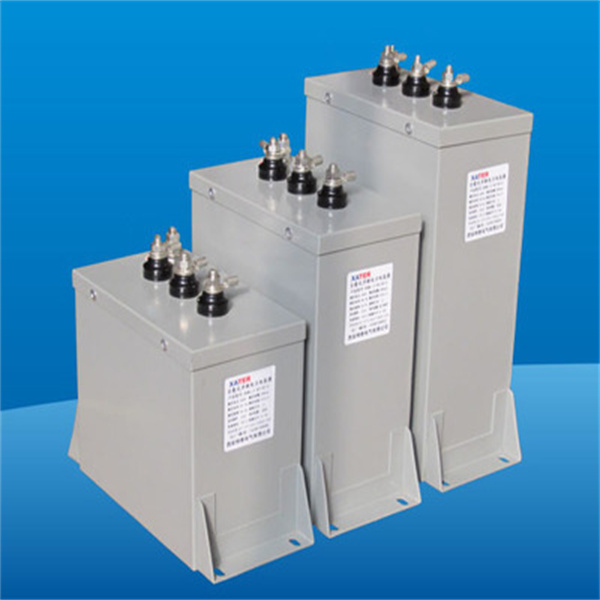

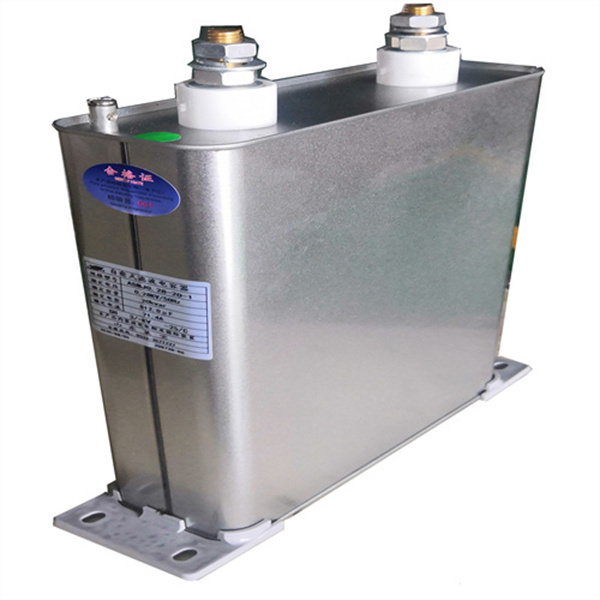

• 低压滤波电容器：额定电压范围 220V~1000V，主要应用于工业变频器、新能源充电桩等场景，典型产品如金属化聚丙烯薄膜电容器（MPP），其自愈特性（单次自愈容量衰减 < 0.0001‰）和低损耗（tgδ≤0.0012）是关键技术指标。

• 中高压滤波电容器：额定电压 1kV~35kV，用于电力系统谐波治理，如 ±800kV 特高压直流输电工程中的直流滤波电容器，其耐受电压可达 1.1 倍额定值，允许过电流 1.3 倍。

• 超高压滤波电容器：应用于 ±1100kV 特高压工程，采用机械无焊连接技术，阻抗降低 30%，且实现全生命周期无铅化设计。

2. 按应用场景划分

• 直流滤波电容器：用于高压直流输电（HVDC）换流站，抑制直流侧谐波，典型参数为额定电压 ±800kV，容量范围 100~500μF，纹波电流耐受能力≥1.8 倍额定值。

• 交流滤波电容器：安装于换流站交流侧，滤除 30kHz~500kHz 高频噪声，如 GB/T 31954-2015 标准规定的交流 PLC 滤波电容器，其介质损耗角正切值（tgδ）≤0.0003。

• 混合滤波电容器：结合有源与无源滤波技术，如清华大学研发的 LITN 纳米丝渗流网络电容器，在 120Hz 时纹波电压仅 0.03V，可替代传统铝电解电容器。

3. 按滤波方式划分

• 无源滤波器：由 LC 元件构成，如调谐滤波器（针对特定谐波）和高通滤波器（抑制宽频谐波），其优点是结构简单、成本低，但存在谐振风险。

• 有源滤波器：基于电力电子技术，通过注入反向谐波电流实现动态补偿，如清华大学开发的电场增强离子迁移电容器，等效串联电阻（ESR）降低至 0.07Ω?cm2，频率响应提升至 120Hz。

二、关键技术特性

1. 材料体系创新

• 金属化薄膜材料：主流采用银锌铝金属化聚丙烯薄膜，浪边边缘加厚技术使其抗浪涌能力提升至 300 倍额定电流，过载能力达 1.8 倍额定电流。

• 纳米复合材料：

• 清华大学杨诚团队开发的 TiNx 纳米丝渗流网络（LITN），在水系电解质中实现 2,000,000 次循环寿命，面积能量密度 0.92μWh/cm2，体积能量密度 9.17mWh/cm3。

• 中科院研发的三维碳管网格膜（3D-CNT@CT），面积比电容达 3.23mF/cm2，较商用铝电解电容器提升 40 倍。

2. 结构设计优化

• 垂直取向电极：如石墨烯与 PEDOT：PSS 复合电极，通过 5 微米窄沟道结构实现电场增强离子迁移，内阻降低 50%，频率响应提升至 120Hz。

• 三维互连结构：套娃式多壳层同轴碳管阵列（3D-MLCT），垂直碳管间距 100~450nm，离子传输速率提高 3 倍，RC 时间常数缩短至 0.25ms。

3. 可靠性技术

• 防爆设计：压力开断型保险装置，故障时自动脱离电源，防爆等级达 IP21。

• 热管理技术：自然冷却与强制风冷结合，温升≤40K，工作温度范围 - 40℃~+70℃。

三、工程应用与设计要点

1. 典型应用场景

• 新能源领域：

• 光伏 / 风电并网：LCL 滤波器抑制高频开关谐波，如 100kW 光伏逆变器采用 100μF/450V 薄膜电容器，THDI≤5%。

• 储能系统：双向变流器配置 10mF/1000V 直流滤波电容器，动态响应时间 < 1ms。

• 工业自动化：

• 变频器谐波治理：6 脉冲变频器配置 5 次谐波调谐滤波器，电容器容量 50kVar，滤波效率≥90%。

• 电机驱动系统：380V 电机配置 0.1μF 高频滤波电容器，转矩脉动降低至 ±2%。

• 智能电网：

• 低压配电系统：模块化智能滤波电容器组（如 ABLFC 系列）实现谐波治理与无功补偿一体化，响应时间 < 50ms。

• 数据中心：高频开关电源配置 10μF/16V 陶瓷电容器，纹波电压≤50mV。

2. 选型设计原则

• 参数匹配：

• 电压等级：≥1.1 倍系统最高运行电压，如 400V 系统选择 450V 电容器。

• 容量计算：Q=U2/Xc，其中 Xc=1/(2πfC)，谐波电流有效值需≤1.3 倍额定电流。

• 环境适应性：

• 温度：-25℃~+55℃（特殊环境可选 - 40℃~+70℃）。

• 海拔：≤4000m（需降额使用，每升高 1000m 容量降额 5%）。

• 冗余设计：

• 并联冗余：多组电容器并联提升可靠性，单台故障不影响整体运行。

• 容错设计：内置温度 / 压力传感器，实时监控健康状态。

四、技术发展趋势

1. 材料体系革新

• 陶瓷基复合材料：介电常数 > 100，如钛酸钡基材料，体积比电容提升 50%。

• 环保材料：可降解绝缘油（如伊顿 EX?-7 系列），全生命周期碳排放降低 40%。

2. 结构智能化

• 三维集成技术：清华大学开发的激光直写技术，将 TiNx 纳米丝阵列与半导体工艺兼容，体积缩减 60%。

• 数字孪生技术：基于 AI 的寿命预测模型，MTBF≥10 万小时，故障诊断准确率达 95%。

3. 标准与认证升级

• 国际标准：IEC 60831-1:2014（自愈式并联电容器总则）。

• 国内标准：GB/T 19749.3-2022（谐波滤波器用耦合电容器），新增宽频谐波抑制要求。

4. 新兴应用领域

• 5G 通信：陶瓷介质滤波器（如风华高科产品）用于基站射频前端，Q 值 > 1000，插入损耗 < 0.5dB。

• 量子计算：超低损耗电容器（tgδ≤0.0001）用于量子比特控制电路，频率稳定性达 10??级。

五、测试与验证体系

1. 型式试验

• 耐压测试：极间施加 2.15 倍额定电压持续 5s，无击穿。

• 温升试验：满载运行 4 小时，温升≤40K。

• 谐波耐受试验：1.3 倍额定电流下持续 24 小时，容量衰减 < 5%。

2. 可靠性评估

• 加速老化试验：85℃、85% RH 环境下运行 1000 小时，容量保持率≥95%。

• 寿命测试：基于 Arrhenius 模型，推算 MTBF≥10 万小时。

• 浪涌测试：300 倍额定电流冲击 1000 次，无结构损坏。

六、故障分析与解决方案

七、总结与展望

滤波电容器技术正经历从单一功能向多功能集成、从无源向有源融合、从低频向高频拓展的深刻变革。未来发展将聚焦以下方向：

1. 材料创新：开发介电常数 > 200 的陶瓷基复合材料，实现体积缩减 50%。

2. 结构智能化：三维碳管网格膜与 AI 算法结合，实现纳秒级动态响应。

3. 绿色制造：无铅化、可回收材料占比提升至 90%，
