低压滤波电容器技术解析与应用进展

低压滤波电容器技术解析与应用进展

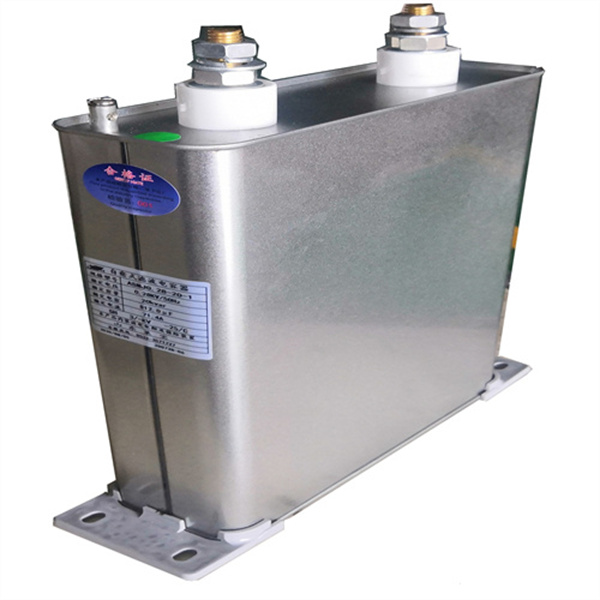

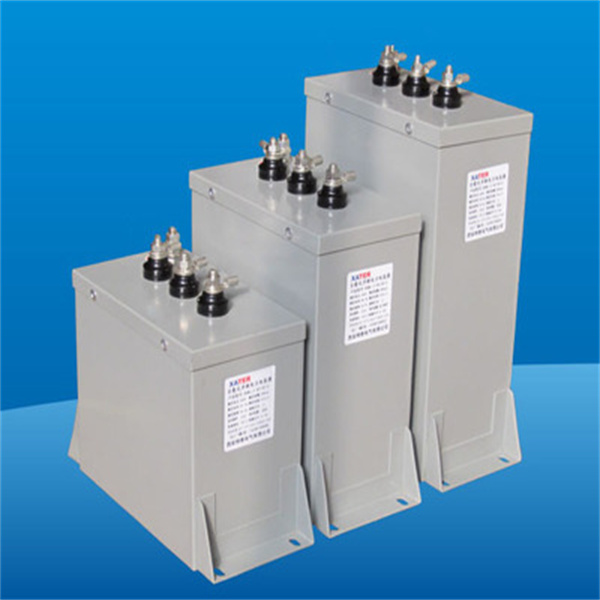

一、基础原理与核心功能

低压滤波电容器作为电力电子系统的关键组件，其核心功能在于抑制电压与电流谐波、改善电能质量。其工作原理基于电容对高频信号的低阻抗特性，通过与电抗器组合形成 LC 滤波器，在特定频率点形成低阻抗通路，从而将谐波电流旁路至大地。根据应用场景不同，可分为调谐滤波器（针对特定谐波）和高通滤波器（抑制宽频谐波）。

典型技术参数包括：

额定电压：220V~1000V

额定容量：5~60kVar

允许过电压：1.1 倍额定电压

允许过电流：1.3 倍额定电流

谐波耐受能力：THDI≤50%

自愈性能：单次自愈容量衰减 < 0.0001‰

二、关键技术特性

1. 介质材料与结构设计

当前主流产品采用金属化聚丙烯薄膜（MPP）作为介质材料，具有自愈特性（击穿点自愈合）和低损耗（tgδ≤0.0012）。新型产品采用银锌铝金属化膜浪边边缘加厚技术，提升抗浪涌能力（≥300 倍额定电流）和过载能力（连续过电流≥1.8 倍额定电流）。

2. 拓扑结构与滤波性能

LC 滤波器：由电容与电抗器串联构成，针对特定谐波阶次（如 5 次、7 次）形成调谐点，滤波效果显著但带宽较窄。

LCL 滤波器：增加中间电感，有效抑制高频开关噪声，广泛应用于光伏逆变器、电动汽车充电桩等高频场景。

多阶滤波器：通过组合不同调谐频率的 LC 支路，实现宽频谐波抑制。

3. 可靠性设计

内装放电电阻：确保断电后 1 分钟内残压降至 50V 以下

防爆设计：压力开断型保险装置，故障时自动脱离电源

温度保护：内置温控装置，工作温度范围 - 40℃~+70℃

三、典型应用场景

1. 工业自动化

变频器谐波治理：抑制 IGBT 开关产生的 3~13 次谐波

电弧炉 / 中频炉补偿：动态无功补偿与谐波滤波一体化

电机驱动系统：降低转矩脉动，提升设备运行稳定性

2. 新能源领域

光伏 / 风电并网：LCL 滤波器抑制高频开关谐波

储能系统：双向变流器的谐波抑制与无功补偿

电动汽车充电桩：改善充电过程中的电能质量

3. 智能电网

低压配电系统：模块化智能滤波电容器组（如 ABLFC 系列）实现谐波治理与无功补偿

数据中心：高频开关电源的纹波抑制与稳定性保障

四、选型与设计要点

1. 参数匹配

电压等级：应高于系统最高运行电压（建议 1.1 倍额定电压）

容量计算：依据无功需求（Q=U2/Xc）和谐波电流有效值

频率特性：自谐振频率（FSR）应高于系统最高谐波频率

2. 环境适应性

温度：-25℃~+55℃（特殊环境可选 - 40℃~+70℃）

湿度：≤90% RH（无凝露）

海拔：≤4000m（需降额使用）

3. 冗余设计

并联冗余：多组电容器并联提升系统可靠性

容错设计：单台故障不影响整体运行

热管理：自然冷却或强制风冷（温升≤40K）

五、技术发展趋势

1. 材料创新

新型介质材料：陶瓷基复合材料（介电常数 > 100）、纳米晶薄膜（厚度 < 1μm）

环保材料：无铅化、可降解绝缘油（如伊顿 EX?-7 系列）

2. 结构优化

三维碳管网格膜：中科院研发的 3D-CNT@CT 结构，面积比电容提升至 3.23mF/cm2

套娃结构碳管：多壳层同轴碳管阵列，体积比电容提高 50%

3. 智能化与集成化

智能监测：内置温度 / 压力传感器，实时监控健康状态

模块化设计：插拔式结构便于维护与扩展

数字孪生：基于 AI 的寿命预测与故障诊断

4. 标准与认证

IEC 60831-1:2014（自愈式并联电容器总则）

GB/T 12747-2017（自愈式低压并联电容器）

环保认证：RoHS、REACH、UL

六、测试与验证

1. 型式试验

耐压测试：极间 2.15 倍额定电压持续 5s

温升试验：满载运行 4 小时，温升≤40K

谐波耐受试验：1.3 倍额定电流下持续 24 小时

2. 可靠性评估

加速老化试验：85℃、85% RH 环境下运行 1000 小时

寿命测试：基于 Arrhenius 模型，推算 MTBF≥10 万小时

浪涌测试：300 倍额定电流冲击 1000 次无损坏

七、典型故障分析

故障类型 可能原因 解决方案

容量衰减 自愈次数过多 选择高自愈密度产品

过热损坏 谐波过载或散热不良 增加散热装置或降额使用

绝缘击穿 过电压或介质老化 加强过电压保护

放电异常 放电电阻失效 定期检查放电回路

八、未来发展方向

高频化：适用于 100kHz 以上开关频率的高频滤波电容器

小型化：三维结构设计与新型材料实现体积缩减 50%

智能化：与能源管理系统（EMS）深度集成

绿色化：全生命周期低碳设计与可回收材料应用

九、总结

低压滤波电容器作为电能质量治理的核心设备，其技术发展紧密围绕高效化、智能化、绿色化展开。随着新能源与工业自动化的快速发展，对滤波电容器的性能要求将不断提升，推动行业向更高电压等级、更大容量、更宽频率范围的方向演进。企业需持续关注材料创新、结构优化与标准升级，以满足市场对高性能、高可靠性产品的需求。
