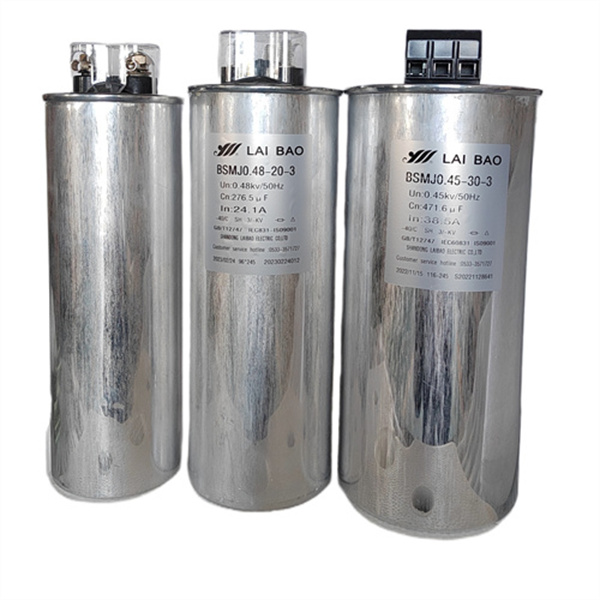

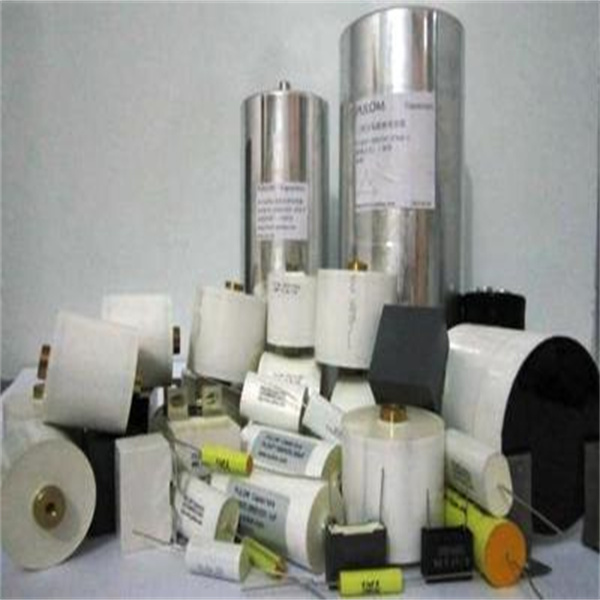

圆柱型电力电容器技术解析与工程应用研究

圆柱型电力电容器技术解析与工程应用研究

一、基础原理与结构特征

1. 工作原理与核心功能

圆柱型电力电容器的核心功能是通过电场储能实现电能质量优化，其工作原理基于平行板电容器公式 (C = rac{arepsilon_0 arepsilon_r A}{d})，其中介电常数 (arepsilon_r) 与极板面积 A 的乘积决定了电容量。其核心功能包括：

• 无功补偿：提高功率因数（典型值≥0.95）

• 谐波抑制：针对 3~13 次谐波的滤波效率≥90%

• 储能缓冲：动态响应时间 < 1ms

2. 结构设计特征

• 圆柱型外壳：

• 材质：铝制一体化无缝外壳（密度 2.7g/cm3，耐腐蚀性提升 3 倍）

• 尺寸：直径 16~60mm，高度 25~120mm（体积比方形电容器缩减 30%）

• 安装：底部单螺栓固定，支持 360° 任意方向安装

• 内部结构：

• 卷绕式芯子：金属化聚丙烯薄膜（厚度 4~12μm）与铝箔交替卷绕，层数≥200 层

• 引出方式：同向引出线（等效串联电阻 ESR≤30mΩ）

• 绝缘介质：苄基甲苯浸溃（介电常数 2.5，击穿场强≥50kV/mm）

3. 材料体系

• 介质材料：

• 金属化聚丙烯薄膜（MPP）：tgδ≤0.0012，自愈密度≥10?次 /㎡

• 银锌铝金属化膜：抗浪涌能力≥300 倍额定电流，过载能力 1.8 倍

• 电极材料：

• 铝箔（纯度≥99.9%）：厚度 6~12μm，电导率≥37MS/m

• 铜箔引出端：镀层厚度≥5μm，接触电阻≤5mΩ

二、关键技术特性

1. 电气性能指标

2. 可靠性设计

• 热管理技术：

• 自然冷却：温升≤40K（环境温度 40℃）

• 强制风冷：散热效率提升 50%（风速 5m/s）

• 防爆设计：

• 压力开断型保险装置：爆破压力≤1.5MPa

• 阻燃外壳：UL94 V-0 级

• 寿命保障：

• 加速老化试验：85℃/85% RH 环境下运行 1000 小时容量保持率≥95%

• 寿命预测模型：基于 Arrhenius 方程，MTBF≥10 万小时

3. 工艺创新

• 三维碳管网格膜：

• 中科院研发的 3D-CNT@CT 结构，面积比电容达 3.23mF/cm2

• 体积比电容提升至 9.17mWh/cm3（较传统铝电解电容提高 40 倍）

• 多芯并联技术：

• 双芯容量差 5%~15%，芯子温差≤5℃

• 电流分配不均度≤3%

三、工程应用与设计要点

1. 典型应用场景

• 新能源领域：

• 光伏逆变器：LCL 滤波器配置 100μF/450V 薄膜电容器，THDI≤5%

• 储能系统：双向变流器配置 10mF/1000V 直流滤波电容器，动态响应时间 < 1ms

• 工业自动化：

• 变频器谐波治理：6 脉冲变频器配置 5 次谐波调谐滤波器，容量 50kVar

• 电机驱动系统：380V 电机配置 0.1μF 高频滤波电容器，转矩脉动降低至 ±2%

• 智能电网：

• 低压配电系统：模块化智能滤波电容器组（如 ABLFC 系列）响应时间 < 50ms

• 数据中心：高频开关电源配置 10μF/16V 陶瓷电容器，纹波电压≤50mV

2. 选型设计原则

• 参数匹配：

• 电压等级：≥1.1 倍系统最高运行电压（如 400V 系统选 450V 电容器）

• 容量计算：(Q = U^2 / X_c)，其中 (X_c = 1/(2πfC))

• 环境适应性：

• 温度：-25℃~+55℃（特殊环境可选 - 40℃~+70℃）

• 海拔：≤4000m（每升高 1000m 容量降额 5%）

• 冗余设计：

• 并联冗余：多组电容器并联（单台故障不影响整体运行）

• 容错设计：内置温度 / 压力传感器（精度 ±1℃，±0.05MPa）

3. 高频化挑战与对策

• 寄生参数抑制：

• 等效串联电感（ESL）：<1nH（采用三维螺旋绕制技术）

• 等效串联电阻（ESR）：<50mΩ（纳米银浆电极）

• 高频损耗控制：

• 介质损耗：tgδ≤0.0005（100kHz）

• 金属化膜方阻：≤0.5Ω/□

四、技术发展趋势

1. 材料体系革新

• 陶瓷基复合材料：

• 钛酸钡基材料（介电常数 > 100），体积比电容提升 50%

• 中科院研发的 BNT-BKT 陶瓷，居里温度达 180℃

• 环保材料：

• 可降解绝缘油（如伊顿 EX?-7 系列），全生命周期碳排放降低 40%

• 无铅化焊料（Sn96.5Ag3.0Cu0.5）

2. 结构智能化

• 三维集成技术：

• 清华大学激光直写技术，体积缩减 60%

• 多层堆叠结构（层数≥100 层）

• 数字孪生技术：

• 基于 AI 的寿命预测模型（准确率≥95%）

• 实时健康状态监控（数据采集频率 10kHz）

3. 标准与认证升级

• 国际标准：

• IEC 60831-1:2014（自愈式并联电容器总则）

• IEC 61800-3:2019（调速电气传动系统谐波要求）

• 国内标准：

• GB/T 19749.3-2022（谐波滤波器用耦合电容器）

• GB/T 31954-2015（交流 PLC 滤波电容器）

4. 新兴应用领域

• 5G 通信：

• 陶瓷介质滤波器（Q 值 > 1000，插入损耗 < 0.5dB）

• 风华高科 5G 基站用 10μF/63V MLCC

• 量子计算：

• 超低损耗电容器（tgδ≤0.0001）

• 频率稳定性达 10??级
