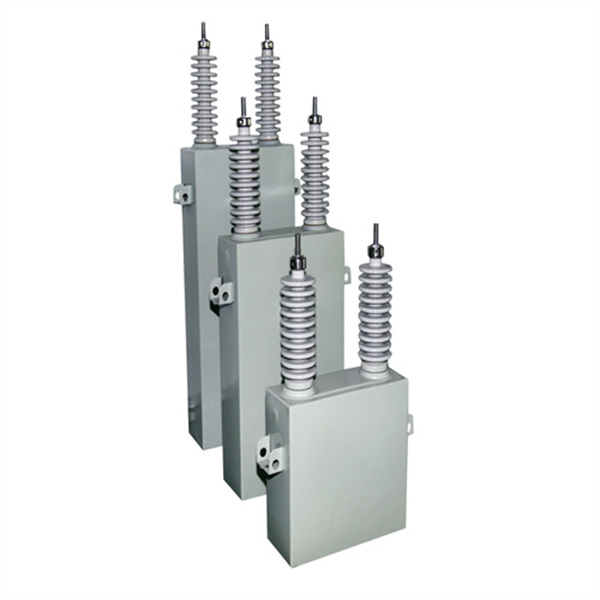

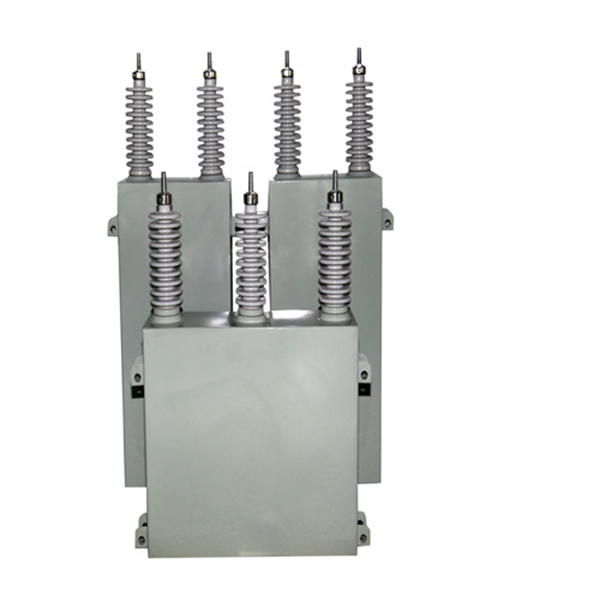

高压并联电力电容器：智能电网无功补偿的核心装备

一、引言

在现代电力系统中，高压并联电力电容器作为无功补偿的核心设备，承担着提高功率因数、稳定电压、降低线损的重要作用。随着智能电网建设的推进和新能源并网规模的扩大，高压并联电容器的技术性能和可靠性面临更高要求。本文系统阐述其工作原理、关键技术、工程应用及发展趋势，为电力工程技术人员提供参考。

二、基本原理与分类

高压并联电力电容器通过储存和释放无功功率，平衡系统中的感性负荷。其核心工作原理基于电容的无功补偿特性：

• 无功功率公式：Q = 2πfCU2（Q 为无功容量，f 为频率，C 为电容量，U 为电压）

• 补偿机制：通过并联电容器组产生容性无功，抵消电网中的感性无功

根据应用场景和结构特征，可分为以下三类：

1. 集合式电容器
   采用多个单元电容器串联后并联的结构，容量可达 10-60Mvar，适用于 35kV 及以上变电站。

2. 框架式电容器组
   由单个电容器单元通过框架组装而成，便于扩容和维护，常见于 10-35kV 配电系统。

3. 自愈式金属化膜电容器
   采用金属化聚丙烯膜作为介质，具有故障自愈能力，适用于频繁投切的动态补偿场景。

三、关键技术参数与设计要点

3.1 核心技术参数

• 额定电压（kV）：决定设备绝缘等级

• 额定容量（Mvar）：反映无功补偿能力

• 电容偏差（%）：±5% 为行业标准要求

• 损耗角正切（tanδ）：≤0.0005（优质产品可达 0.0002）

• 耐电压能力：1.1 倍额定电压下可长期运行

3.2 结构设计要点

• 介质材料：采用厚度 8-12μm 的金属化聚丙烯膜，兼具高介电常数和自愈特性

• 散热设计：通过波纹油箱或强制风冷提高热稳定性

• 绝缘系统：采用全膜绝缘技术，耐局放性能提升 50% 以上

• 保护装置：内置放电电阻（10 分钟内电压降至 75V 以下）、压力释放阀等

四、典型应用场景与选型原则

4.1 电力系统应用

• 变电站无功补偿：35kV 及以上系统中，单组容量通常为 3-6Mvar

• 配电线路补偿：10kV 线路上采用柱上式电容器，补偿距离 1-3km

• 工业企业：大型电机、电焊机等设备的就地补偿，降低变压器容量需求

4.2 新能源并网配套

• 风电 / 光伏电站的无功支撑，响应时间需小于 20ms

• 柔性直流输电系统中的交流滤波电容器组

4.3 选型关键因素

• 系统电压等级与谐波水平

• 补偿容量需求与投切频率

• 环境条件（温度、海拔、污秽等级）

• 经济性分析（初始投资与运维成本）

五、运维管理与故障分析

5.1 运行监测指标

• 电流值：不应超过 1.3 倍额定电流

• 温升：外壳温度≤55℃（环境温度 40℃时）

• 绝缘电阻：两极对外壳≥5000MΩ

• 放电时间：断电后 3 分钟内电压降至 50V 以下

5.2 常见故障诊断

5.3 智能运维技术

• 在线监测系统：通过光纤传感器实时采集温度、局放信号

• 大数据分析：建立寿命预测模型，提前预警故障

• 状态检修策略：基于设备健康度制定差异化维护计划

六、技术发展趋势

6.1 材料创新

• 纳米改性聚丙烯膜：介电常数提高 15%，耐电晕性能增强

• 环保型绝缘油：采用天然酯类替代矿物油，生物降解率≥90%

6.2 结构优化

• 模块化设计：实现快速更换与扩容

• 低感抗结构：降低高频谐波损耗

• 紧凑型布局：体积减少 30%，适用于户内场合

6.3 智能化升级

• 自适应投切控制：结合负荷预测动态调整补偿容量

• 自诊断系统：通过 AI 算法识别早期故障

• 物联网集成：支持远程监控与云端管理

6.4 绿色制造方向

• 全生命周期碳管理：从材料生产到退役回收的低碳化

• 可回收设计：关键部件回收率达 95% 以上

• 能效提升：空载损耗降低 20%，达到 IE4 能效标准

七、标准规范与工程案例

7.1 主要标准
