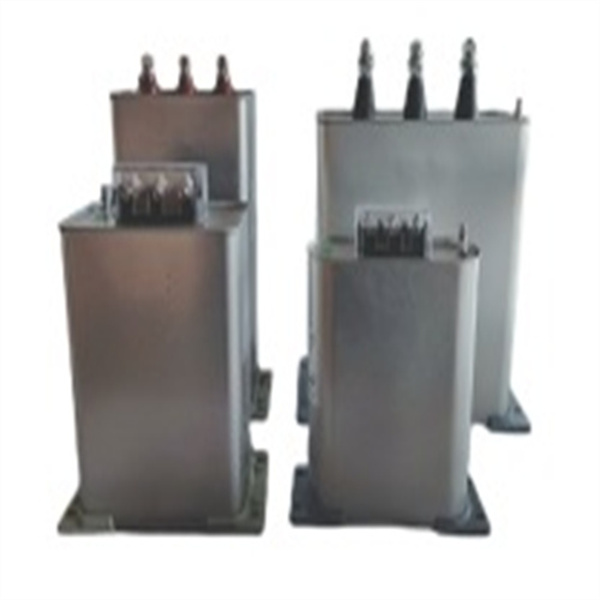

自愈式低压并联电力电容器：智能电网中的无功补偿核心设备

自愈式低压并联电力电容器：智能电网中的无功补偿核心设备

一、引言

在现代电力系统中，无功补偿是保障电网稳定运行、降低线损、提高电能质量的关键技术。自愈式低压并联电力电容器作为无功补偿装置的核心部件，凭借其独特的自愈特性、安全性能和高效节能优势，被广泛应用于工业、商业及居民配电系统中。本文将从技术原理、结构设计、应用场景及发展趋势等维度，全面解析这一设备的技术价值与行业影响。

二、自愈式低压并联电力电容器的技术原理

1. 无功补偿的核心作用
电力系统中的感性负载（如电动机、变压器）会导致电流滞后电压，产生无功功率。无功补偿通过电容器提供容性无功，抵消感性无功，从而：

• 降低线路损耗（可减少 10%-30% 的线损）

• 提高功率因数（通常提升至 0.9 以上）

• 稳定电压水平（减少电压波动）

2. 自愈技术的工作机制
自愈式电容器的核心优势在于其金属化膜的 “自愈” 能力：

• 局部击穿：当介质中存在薄弱点时，高电场导致局部击穿，产生高温。

• 金属膜蒸发：高温使击穿点周围的金属化层蒸发，形成绝缘区域。

• 恢复绝缘：蒸发后的区域被浸渍剂填充，电容器恢复正常工作。
  这一过程可重复数千次，显著延长设备寿命。

三、结构设计与关键技术

1. 核心部件构成

• 金属化膜：采用聚丙烯薄膜蒸镀金属（铝或锌），厚度通常为 6-12μm，兼具高介电强度与自愈能力。

• 浸渍剂：早期使用矿物油，现逐步被环保型合成油（如苄基甲苯）替代，提升散热与绝缘性能。

• 外壳与端子：采用全密封金属或塑料外壳，内置放电电阻，确保断电后剩余电荷快速释放。

2. 关键技术参数

四、技术优势与应用场景

1. 显著技术优势

• 安全可靠：自愈机制避免了传统电容器的爆炸风险，内置放电电阻确保操作安全。

• 体积小重量轻：金属化膜技术使容量密度提升 3-5 倍，节省安装空间。

• 免维护设计：寿命长达 10-15 年，减少运维成本。

• 环境适应性强：工作温度范围 - 40℃~+70℃，适用于恶劣工况。

2. 典型应用场景

• 工业领域：钢铁厂、化工厂的电机群补偿，降低电费支出。例如，某钢铁厂通过安装自愈式电容器，年节省电费超 200 万元。

• 商业建筑：写字楼、商场的中央空调系统补偿，改善电压质量。实测数据显示，补偿后电压波动从 ±5% 降至 ±2%。

• 居民配电：分布式光伏接入场景下的无功支撑，减少电网谐波污染。某社区光伏项目中，电容器使谐波畸变率从 8% 降至 3%。

五、运行维护与故障分析

1. 日常运维要点

• 温度监测：通过红外测温仪检测外壳温度，超过 60℃需排查原因。

• 外观检查：定期查看是否有鼓肚、漏油、端子氧化等现象。

• 容量测试：使用电容表测量实际容量，偏差超过 - 10% 需更换。

• 放电检查：确保断电后 1 分钟内端电压降至 50V 以下。

2. 常见故障与解决方案

六、行业标准与技术发展趋势

1. 国际与国内标准

• IEC 60831：低压自愈式并联电容器标准

• GB/T 12747：中国自愈式电容器国家标准

• 新国标 GB/T 38397-2019：增加了谐波耐受能力要求

2. 未来技术方向

• 智能化集成：内置传感器与物联网模块，实现远程监测与故障预警。

• 环保材料创新：开发可降解浸渍剂，减少环境污染。

• 高频化设计：适应新能源汽车、充电桩等高频应用场景。

• 模块化组合：支持快速更换单元，提升系统灵活性。

七、市场前景与挑战

1. 市场驱动因素

• 全球能源效率政策推动（如欧盟 ErP 指令）

• 分布式能源接入带来的无功补偿需求激增

• 智能电网建设投资持续增长

2. 面临的挑战

• 谐波污染对电容器寿命的影响

• 高温高湿环境下的可靠性问题

• 与有源滤波器（APF）的协同控制技术

八、结语

自愈式低压并联电力电容器作为电力系统的 “无功引擎”，在提高能源利用效率、保障电网安全方面发挥着不可替代的作用。随着新材料、智能化技术的不断突破，其性能将持续优化，应用场景也将向新能源、电动汽车等新兴领域延伸。未来，该设备将成为构建绿色、高效、智能电力网络的重要基石。
