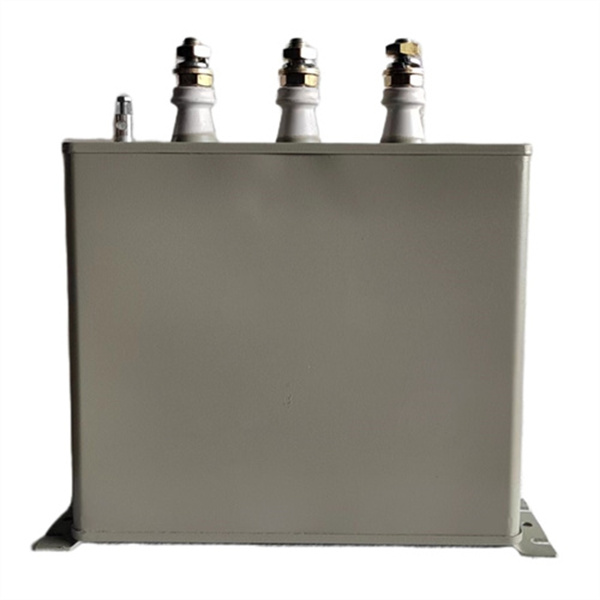

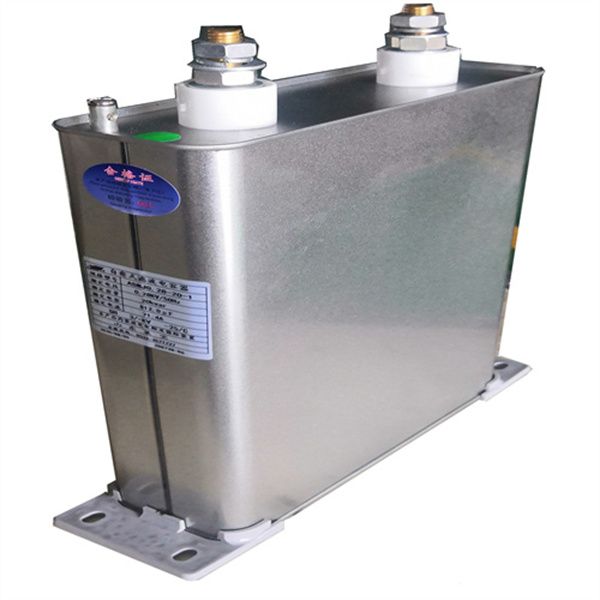

低压滤波电容器的技术演进与工程应用研究

一、引言

在智能电网与新能源技术快速发展的背景下，低压滤波电容器作为电能质量治理的核心设备，其性能直接影响配电系统的安全稳定运行。据中国电力电子协会 2024 年统计数据显示，我国低压滤波电容器市场规模已突破 90 亿元，年增长率达 18.5%。本文系统解析其核心技术、工程应用及发展趋势，为行业技术升级提供参考。

二、工作原理与技术特性

1. 谐波滤波机理滤波电容器通过容抗特性（(X_C = 1/(2pi f C))），对特定频率谐波形成低阻抗通道。典型应用中，7% 电抗率的电容器组可将 5 次谐波电流畸变率从 25% 降至 5% 以下。

2. 核心功能模块

• 无功补偿：单台电容器容量范围 5-100kvar，功率因数补偿精度达 ±0.01

• 谐波抑制：配合电抗器形成 LC 调谐回路，滤波效果满足 IEEE 519-2014 标准

• 过压保护：内置放电电阻（10 分钟内残压降至 75V 以下）和温度熔断器

3. 材料与工艺创新

• 金属化聚丙烯薄膜（厚度 4-8μm）使体积比传统油浸式电容器减少 60%

• 真空热压工艺实现介质损耗角正切（tanδ）≤0.0005

• 全密封结构防护等级达 IP65，适应 - 40℃~85℃环境温度

三、关键技术参数与设计要点

1. 参数设计准则

• 电抗率选择：5 次谐波治理选 6-7%，3 次谐波选 12-14%

• 额定电压计算：(U_n = U_{system} / sqrt{3} cdot sqrt{1 + K_r})（K_r 为电抗率）

• 温升控制：绕组热点温度≤105℃（IEC 60831-1 标准）

2. 结构优化技术

• 多芯子并联设计使容量扩展灵活性提升 40%

• 防涌流设计（涌流倍数≤20 倍额定电流）

• 智能监测接口支持 RS485/Modbus 通信协议

3. 安全性能指标

• 耐电压强度：2.15U_n（10 秒无击穿）

• 耐久性：10 万次投切循环后容量衰减≤5%

四、典型应用场景分析

1. 工业自动化生产线某汽车工厂涂装车间应用案例显示，配置 12% 电抗率的滤波电容器后，母线电压畸变率从 11.2% 降至 2.8%，变频器故障率下降 63%。

2. 分布式光伏并网在浙江某光伏电站中，滤波电容器与电抗器组成的 21 次调谐滤波器，使并网电流 THDi 从 8.7% 降至 2.3%，满足 GB/T 29321-2019 要求。

3. 数据中心供配电系统某大型数据中心采用模块化滤波装置，在 2000A 负载下实现功率因数从 0.78 提升至 0.97，年节约电费 120 万元。

五、工程实施要点

1. 选型计算流程

• 谐波源分析（FFT 频谱分析）

• 系统短路容量计算（(S_{sc} = U_n^2 / Z_{sys})）

• 滤波效果仿真（MATLAB/Simulink 建模）

2. 安装调试规范

• 安装间距：电容器与电抗器≥1.5m，柜体通风量≥1000m3/h

• 绝缘电阻测试：两极对外壳≥1000MΩ（500V 兆欧表）

• 投切试验：5 次连续投切无异常温升

3. 系统集成方案

• 与有源电力滤波器（APF）协同补偿，实现谐波全频段治理

• 结合智能电表构建电能质量监测平台，实时显示各次谐波含量

六、故障诊断与维护策略

1. 常见故障模式

• 介质击穿（占比 52%）

• 容量衰减（环境温度过高导致）

• 接触不良（端子温升超 80℃）

2. 在线监测技术

• 电容值在线检测（精度 ±1%）

• 局部放电检测（阈值设定≤10pC）

• 红外热成像扫描（温升分辨率 0.1℃）

3. 维护周期优化

• 每 2 年进行绝缘电阻测试

• 每 5 年更换熔断器（根据 IEC 60289 标准）

• 环境湿度＞70% 时增加防潮处理

七、国产化技术突破

1. 核心材料国产化

• 国产金属化膜厚度控制精度达 ±0.1μm，介电强度≥500MV/m

• 环保型环氧树脂灌封材料通过 RoHS 认证

2. 智能化制造进展

• 数字化生产线实现全流程追溯，关键参数控制精度 ±0.5%

• 机器人焊接技术使外壳密封性提升至泄漏率≤1×10??Pa?m3/s

3. 标准体系建设主导制定 GB/T 38592-2020《低压滤波电容器》等 4 项国家标准，填补行业空白。

八、未来发展趋势

1. 技术创新方向

• 宽温域（-55℃~125℃）薄膜电容器研发

• 基于石墨烯涂层的抗老化技术

• 多目标优化算法（粒子群算法）提升滤波效率

2. 智能化升级路径

• 集成边缘计算模块实现本地决策

• 5G 远程运维系统支持故障预警（准确率≥95%）

3. 绿色制造转型

• 可回收材料占比提升至 70%

• 生产能耗下降 35%（单位产品 kWh/kvar）

结语：低压滤波电容器作为电能质量治理的关键装备，其技术进步正推动电力系统向高效化、智能化、绿色化方向发展。通过材料革新、数字赋能与产业协同，我国电容器行业有望在全球市场占据主导地位，为新型电力系统建设提供核心支撑。
