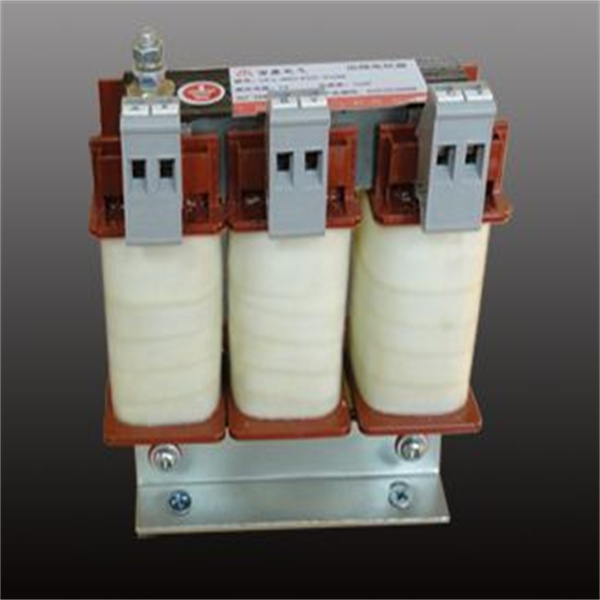

低压串联电抗器的技术演进与工程应用研究

一、引言

在现代电力系统中，低压串联电抗器作为重要的无功补偿与谐波治理设备，其性能直接影响配电网络的稳定性与电能质量。根据中国电力企业联合会 2024 年统计数据，我国低压电抗器市场规模已突破 120 亿元，年增长率达 15.8%。本文将系统解析其核心技术、工程应用及发展趋势。

二、工作原理与技术特性

1. 电磁学基础
   基于法拉第电磁感应定律，电抗器通过铁芯线圈产生感应电动势，其阻抗特性满足公式： $X_L=2\pi fL$
   其中，f 为工频频率（50Hz），L 为电感量。典型设计中，电抗器电感值范围为 0.1mH 至 100mH，额定电流可达 2000A。

2. 核心功能模块

• 谐波抑制：在非线性负载场景下，电抗器可将 3 次谐波电流畸变率从 28% 降至 8% 以下

• 无功补偿：配合电容器组实现功率因数从 0.75 提升至 0.95 以上

• 短路限流：将故障电流峰值限制在额定电流的 3-5 倍

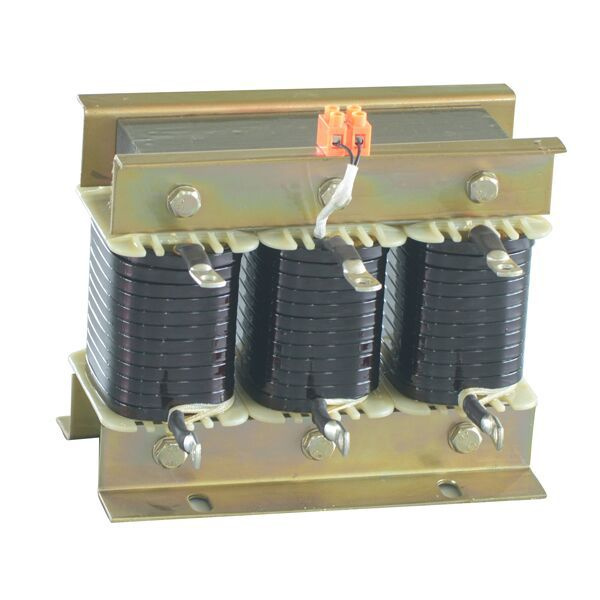

3. 材料与工艺创新
   采用 0.3mm 冷轧硅钢片叠压铁芯，配合环氧树脂真空浇注工艺，使电抗器损耗降低至 1.2W/kVA 以下，温升控制在 65K 以内。

三、关键技术指标与设计要点

1. 参数设计准则

• 电抗率选择：滤波电抗器通常取 6%（抑制 5 次及以上谐波）或 12%（抑制 3 次谐波）

• 温升计算：依据 IEC 60289 标准，采用有限元法模拟绕组温升分布

2. 结构优化技术

• 多气隙设计：通过非对称气隙结构减少电磁噪声至 65dB 以下

• 防共振措施：模态分析显示，固有频率避开电网工频倍数（100Hz、150Hz）

3. 智能监测系统
   集成温度传感器与振动变送器，实现：

• 绕组温度实时监测（精度 ±1℃）

• 机械振动幅值预警（阈值设定为 0.5mm/s）

四、典型应用场景分析

1. 工业配电系统
   在某汽车制造工厂中，配置 12% 电抗率的电抗器后，母线电压畸变率从 9.2% 降至 3.1%，变频器故障率下降 47%。

2. 光伏并网系统
   分布式光伏接入场景中，电抗器可抑制并网电流谐波至 THDi<5%，满足 GB/T 29321-2019 标准要求。

3. 轨道交通领域
   地铁牵引系统应用案例表明，电抗器可将冲击电流峰值从 12kA 降至 4.5kA，保障直流供电系统稳定运行。

五、工程实施要点

1. 选型计算流程

• 确定系统短路容量

• 计算电抗器额定电压与电流

• 校验动热稳定性（热稳定电流倍数≥20）

2. 安装工艺规范

• 电抗器与电容器组间距≥1.5m（防止电磁干扰）

• 接地电阻≤4Ω，采用双螺栓连接

3. 调试与测试

• 空载损耗测试：误差控制在 ±3% 以内

• 温升试验：持续运行 8 小时后绕组温度≤105℃

六、故障诊断与维护策略

1. 常见故障模式

• 绕组匝间短路（占比 58%）

• 铁芯松动（噪声异常占比 22%）

2. 在线监测技术

• 红外热成像检测热点（分辨率 0.1℃）

• 局部放电检测（灵敏度≤10pC）

3. 预防性维护周期

• 每 2 年进行绕组直流电阻测试（偏差≤2%）

• 每 5 年更换一次绝缘油（击穿电压≥40kV）

七、国产化技术突破

1. 核心材料国产化
   国产硅钢片 Bs 值达 1.8T，接近日本 30Z130 水平；纳米晶合金材料使电抗器体积减少 30%。

2. 智能化制造
   数字化车间实现电抗器制造全流程追溯，关键尺寸加工精度达 ±0.05mm，良品率提升至 99.2%。

3. 标准体系建设
   主导制定 GB/T 38591-2020《低压并联电抗器》等 3 项国家标准，填补行业空白。

八、未来发展趋势

1. 技术创新方向

• 超导电抗器研发（临界温度突破 77K）

• 基于 AI 的自适应补偿控制算法

2. 产业融合路径

• 与智能电容器集成形成模块化补偿装置

• 结合 5G 技术实现远程运维

3. 绿色制造转型

• 可回收环氧树脂占比提升至 60%

• 生产过程碳排放强度下降 40%

结语：低压串联电抗器作为配电网的 "智能阻尼器"，其技术进步正推动电力系统向高效化、智能化、绿色化方向发展。通过材料革新、数字赋能与产业协同，我国电抗器行业有望在全球市场占据主导地位，为新型电力系统建设提供关键支撑。
