交流滤波电容器技术原理与工程应用研究

交流滤波电容器技术原理与工程应用研究

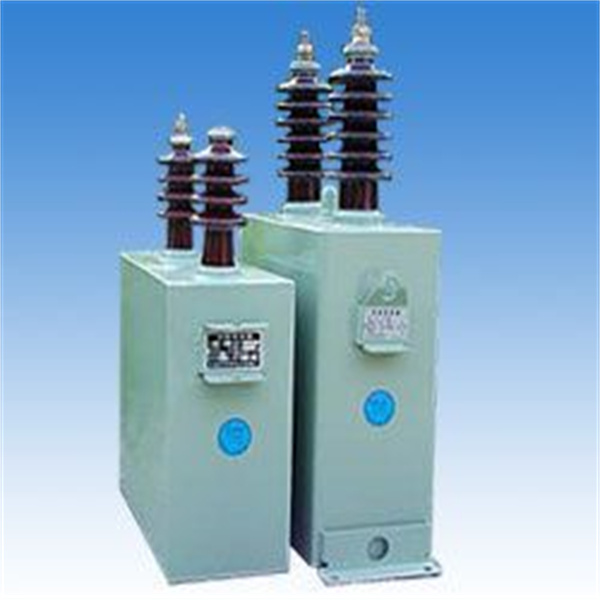

1. 引言

在电力电子装置广泛应用的背景下，谐波污染已成为影响电网电能质量的重要因素。交流滤波电容器作为无源滤波系统的核心元件，通过与电抗器构成 LC 谐振电路，可有效抑制特定次谐波电流，保障电力系统稳定运行。本文系统阐述其工作原理、设计要点、工程应用及技术创新，为谐波治理提供理论支撑。

2. 技术原理与核心功能

2.1 谐波抑制机理

• LC 谐振原理：
  滤波支路对目标谐波频率（如 5 次、7 次）呈现低阻抗特性，公式为： $f_n=\frac{1}{2\pi \sqrt{LC}}$
  （$f_n$：谐振频率，$L$：电抗器电感，$C$：电容器电容）

• 分流效应：
  谐波电流优先流经滤波支路，降低主电路谐波含量

2.2 无功补偿协同

• 提供容性无功功率，改善功率因数

• 典型补偿容量范围：50-5000kvar

2.3 电压支撑作用

• 稳定母线电压，抑制电压闪变

• 动态响应时间 < 20ms（适用于快速变化负载）

•


3. 关键结构与材料工程

3.1 材料性能要求

3.2 制造工艺优化

• 卷绕技术：
  恒张力控制（张力波动 ±0.5N），芯子直径一致性误差 < 0.1mm

• 真空干燥：
  120℃/48h 真空处理（真空度≤10Pa）

• 老练测试：
  1.3 倍额定电压老练 24h，容量稳定性达 ±0.3%

4. 技术参数与设计要点
