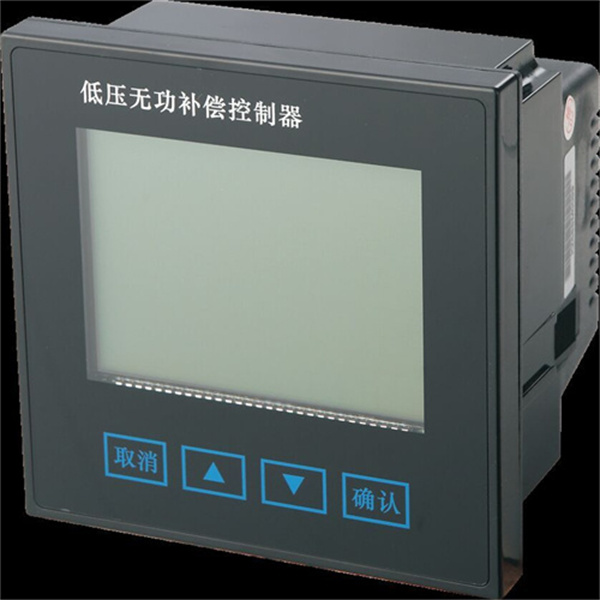

智能电容用控制器：电力系统智能化的核心枢纽

智能电容用控制器：电力系统智能化的核心枢纽

一、引言：智能电网时代的必然选择

随着全球能源结构向低碳化转型，智能电网建设成为提升能源效率的关键。传统无功补偿装置因响应速度慢、能耗高、维护复杂等缺陷，已难以满足现代电网动态调节需求。智能电容用控制器作为新一代无功补偿核心设备，融合微电子、数字控制及物联网技术，通过精准的动态调节与智能管理，成为优化电能质量、降低损耗的核心枢纽。本文从技术架构、核心功能、应用场景及发展趋势等维度，系统解析其技术价值与工程实践。

二、技术架构：多维度协同控制体系

智能电容控制器以 “感知 — 决策 — 执行” 为主线，构建三层智能控制架构：

1. 数据感知层：集成高精度传感器（电压、电流、温度），实时采集电网参数（精度 ±0.5%），支持谐波分析（THD≤5%）与相位监测。例如，某型控制器通过 16 位 ADC 采样，实现毫秒级数据更新，确保补偿精度。

2. 智能决策层：采用双模式控制算法（功率因数 + 无功功率），动态调整补偿策略。当检测到功率因数低于阈值（如 0.9）时，优先投入电容；若无功需求波动（±40%），切换至无功功率控制，避免投切震荡。AI 算法学习历史数据，预测负荷变化，优化投切时序。

3. 执行控制层：搭载同步开关（晶闸管 + 磁保持继电器），实现电压过零投入（涌流≤3In）、电流过零切除（电弧抑制）。某款控制器采用智能复合开关技术，导通电阻＜0.003Ω，功耗降低 80%，寿命达 100 万次以上。

技术创新点：混合补偿架构（共补 + 分补）支持三相不平衡治理，单相补偿精度 ±5%；模块化设计（单模块 5-30kvar）支持热插拔，扩容效率提升 70%。

三、核心功能：全生命周期智能管理

1. 动态无功补偿：

• 响应速度：＜20ms（传统设备＞100ms），适应冲击负荷（如电焊机、变频器）。

• 补偿精度：功率因数稳定＞0.98，线损降低 15%-30%。某工业案例显示，月均电费减少 22%。

2. 智能故障诊断：

• 多维保护：过压（＞110% Un）、欠压（＜90% Un）、过温（＞70℃）、谐波超限（THD＞10%）自动退投。

• 自诊断系统：实时监测电容容值衰减（＞1%/ 年预警）、开关接触电阻（＞0.01Ω 报警），故障定位精度达模块级。

3. 智能组网与协同：

• 分布式控制：多台控制器自动组网（支持 64 台并联），主从节点动态选举（故障主机自动切换），实现 “即插即用”。

• 云端管理：4G/5G 通信模块上传数据（电压、投切次数、健康状态），支持远程参数配置（如目标功率因数）。

4. 低碳化设计：

• 零功耗待机：磁保持继电器技术，待机功耗＜0.5W（传统接触器＞10W）。

• 能效优化：变频控制技术，系统综合能效比（EER）＞95%，符合 IEEE 519 谐波标准。

四、应用场景：多领域精准适配

案例实证：某汽车工厂应用智能电容控制器，针对冲压车间（3000kVA 变压器）实施动态补偿，功率因数从 0.78 提升至 0.97，月均节省电费 4.2 万元，设备故障率下降 65%。

五、技术演进：从单一控制到系统赋能

1. 硬件升级：

• 宽温设计：-40℃至 85℃环境自适应（军工级芯片），适应极端工况（如西北光伏电站）。

• 集成化封装：SMT 工艺 + 灌封技术，防护等级 IP67，抗振动（5g）、抗腐蚀（盐雾 1000h）。

2. 软件迭代：

• 数字孪生：构建电网虚拟模型，实时模拟补偿效果，优化控制策略（如广东某电网试点，补偿效率提升 18%）。

• 边缘计算：本地化决策（响应时间＜5ms），减少云端依赖，支持离线运行。

3. 模式创新：

• “控制器 + 云平台”：提供电能质量分析报告（电压合格率、谐波分布），助力用户碳资产管理。

• 柔性补偿：可变容量电容技术（0-100% 无级调节），适应电网动态需求（如江苏某智能微网项目）。

六、挑战与对策

1. 现存问题：

• 成本压力：智能控制器成本较传统设备高 30%-50%，初期投资回收周期较长。

• 运维复杂度：模块化设计虽简化维修，但需专业软件工具进行故障诊断。

2. 应对策略：

• 规模化降本：年产 10 万台级生产线，单台成本下降 25%（某头部企业数据）。

• 智能运维：AR 远程指导（故障定位准确率 92%），预测性维护（基于机器学习的寿命预测）。

• 标准建设：推动《智能电容控制器技术规范》制定，统一接口协议（如 Modbus RTU/61850）。

七、未来趋势：能源数字化的核心载体

1. 技术融合：AI 算法深度嵌入（如强化学习优化投切策略），与储能系统（BMS）协同，构建 “源 - 网 - 荷 - 储” 一体化解决方案。

2. 场景拓展：从低压配网向中压领域延伸（10kV 级控制器研发），覆盖充电桩、数据中心等新兴负载。

3. 政策驱动：契合 “双碳” 目标，纳入国家绿色制造目录，预计 2028 年市场规模突破 500 亿元（年复合增长率 20%+）。

4. 全球化布局：适配 IEC/UL 标准，参与国际电网改造（如 “一带一路” 国家智能电网项目）。

八、结论：重构电能管理范式

智能电容用控制器通过 “感知 - 决策 - 执行” 的全链条智能化，正在重塑电力系统的无功补偿逻辑。其价值不仅在于提升功率因数，更在于构建了一个开放的智能节点，支撑电网的数字化、低碳化转型。未来，随着边缘计算、数字孪生等技术的深度融合，智能电容控制器将从单一设备升级为能源互联网的基础单元，为全球能源效率革命提供 “中国方案”。
