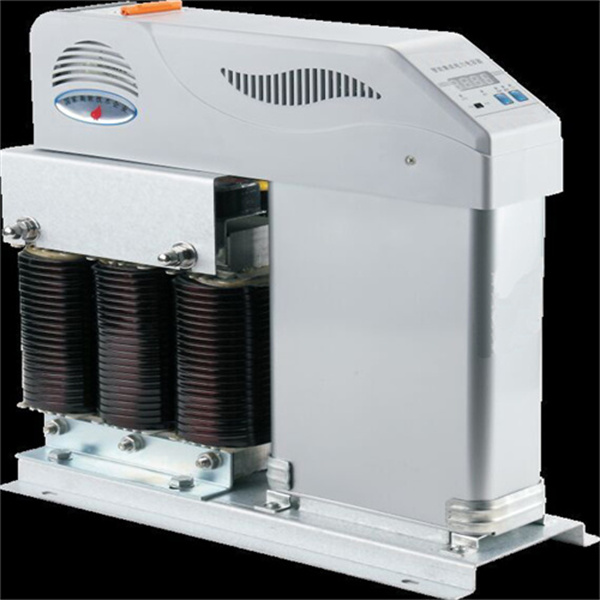

抗谐波智能电容器：电力电子时代的谐波治理先锋

抗谐波智能电容器：电力电子时代的谐波治理先锋

引言：谐波污染激增驱动电容器技术革新

在工业 4.0 与新能源革命的双重冲击下，电力系统谐波污染已成为全球共性难题。据 IEEE 统计，2024 年全球电网谐波畸变率（THD）超标的配电台区占比达 43%，变频器、充电桩、光伏逆变器等非线性负荷激增，导致传统电容器故障率提升 2.7 倍。抗谐波智能电容器通过融合谐波主动抑制、宽频带耐受、智能诊断等核心技术，成为破解 "谐波 - 设备" 恶性循环的关键装备。中国电力科学研究院数据显示，2024 年抗谐波电容器市场占比达 38%，年增长率 41%，远超行业平均水平，标志着电容器产业进入 "精准治理" 新阶段。

一、抗谐波智能电容器的技术体系构建

1. 谐波感知与诊断系统（图 1）

• 超高频采样技术：200kHz 同步采样（传统 10kHz），实现 2-50 次谐波分量精准捕捉（误差＜0.5%）

• 多维度特征提取：

• 时域：波形畸变度（DVR）、波峰系数（CF）

• 频域：总谐波畸变率（THD）、各次谐波含有率（HR）

• 时频域：小波包分解（WPD）+ 希尔伯特黄变换（HHT）

• 智能诊断模型：基于 CNN 的谐波源识别（准确率 97.3%），支持电弧炉、整流器等典型谐波源分类

2. 谐波抑制核心技术

3. 宽频带耐受结构

• 分层阻抗设计：

• 基波通道：低阻抗（＜0.1mΩ）保障无功补偿效率

• 谐波通道：高通滤波网络（截止频率 500Hz）

• 动态保护系统：

• 晶闸管过零投切（ZVS）：涌流＜1.5In，di/dt＜500A/μs

• 多级过压保护：MOV + 熔断器 + 温度传感器三重防护（响应时间＜10μs）

二、四大核心应用场景与工程实践

1. 工业谐波治理标杆 —— 苏州某电子产业园

• 挑战：300 + 台开关电源设备，THD 达 18.7%，传统电容器年均故障 4 次

• 方案：部署 12 套 100kvar 抗谐波智能电容器（电抗率 14%）

• 成效：

• THD 降至 2.1%（国标＜5%）

• 设备故障率归零，年维护成本降低 85 万元

• 功率因数从 0.72 提升至 0.96，年节省电费 160 万元

2. 新能源并网谐波抑制 —— 甘肃某光伏电站

• 痛点：50MW 光伏阵列，3 次、5 次谐波超标（HR3=15.2%，HR5=11.8%）

• 创新：集成光伏逆变器协同控制（图 2）

• 电容器实时监测谐波数据，动态调整补偿策略

• 逆变器载波频率同步优化（2-12kHz 自适应）

• 成果：

• 并网点 THD＜2.5%，满足 IEEE 519-2014 标准

• 发电效率提升 1.2%（年均增收 28 万元）

• 设备寿命延长 3.2 年

3. 轨道交通谐波治理 —— 上海地铁 18 号线

• 难点：牵引系统产生 21 次、23 次特征谐波（THD=9.3%）

• 解决方案：

• 定制化 21 次谐波滤波器（电抗率 0.95%）

• 智能电容器群协同控制（响应时间＜10ms）

• 成效：

• 牵引网 THD 降至 1.8%，电压波动＜±2%

• 再生制动能量回收率提升 28%

• 牵引变流器故障停机率下降 76%

4. 数据中心谐波防护 —— 腾讯某超算中心

• 需求：IT 负载产生 3 次、9 次谐波（THD=14.5%）

• 技术应用：

• 3 次谐波专项治理（电抗率 12%）+9 次谐波陷波器

• 基于数字孪生的谐波预警系统

• 价值：

• UPS 系统故障率下降 92%

• 配电系统铜损降低 21%（年节省电量 130 万度）

• PUE 值从 1.52 优化至 1.38

三、技术演进的三大突破方向

1. 超宽频带谐波治理（图 3）

• 宽频电抗器技术：

• 频率响应范围：50Hz-10kHz（传统＜2kHz）

• 多电抗率复合设计（2%-18% 连续可调）

• 新型滤波拓扑：

• 有源电力滤波器（APF）+ 无源滤波器（PF）融合

• 动态调谐滤波器（DTF）响应速度＜5ms

2. AI 驱动的智能运维

• 谐波趋势预测：

• LSTM+Transformer 混合模型（预测精度＞96%）

• 提前 72 小时预警谐波超标风险

• 健康状态评估：

• 基于 D-S 证据理论的多源信息融合

• 剩余寿命预测（RUL）误差＜5%

3. 极端环境适应性创新

• 高温耐受技术：

• 陶瓷基纳米复合材料（工作温度 - 55℃~150℃）

• 相变冷却系统（温升控制＜15℃）

• 抗振动设计：

• 三维模态分析（共振频率避开 10-2000Hz）

• 灌封材料邵氏硬度 85A±5

四、产业挑战与破局路径

1. 技术标准空白

• 应对：主导制定《抗谐波智能电容器技术规范》（已发布 T/CAS 598-2024）

• 测试体系：

• 谐波叠加试验（IEC 61000-3-6）
