圆柱型电力电容器技术解析与应用研究

摘要

圆柱型电力电容器作为电力电子系统中的关键无源元件，在电能质量改善、能量存储和功率因数校正等领域发挥着重要作用。本文系统分析了圆柱型电力电容器的结构设计、材料体系、性能特点及关键技术指标，详细探讨了其在电力系统、工业驱动和新能源领域的典型应用，并对未来技术发展趋势进行了展望。研究表明，圆柱型结构在散热性能、机械强度和容量密度方面具有显著优势，是高压大容量电容器的优选方案。

关键词：圆柱型电容器；电力电子；介质材料；无功补偿；高频特性

1. 引言

圆柱型电力电容器因其独特的结构优势，在电力电子设备中占据重要地位。根据国际能源署(IEA)统计，2022年全球电力电容器市场规模达到86亿美元，其中圆柱型产品占比约45%。这类电容器通常工作电压在400V-10kV之间，容量范围1μF-100mF，特别适用于需要高可靠性、大电流承载能力的应用场景。与方形电容器相比，圆柱型结构具有更均匀的电场分布、更好的散热性能和更高的机械强度，这使其在严苛工况下表现出更优越的性能稳定性。

2. 结构与材料体系

2.1 典型结构设计

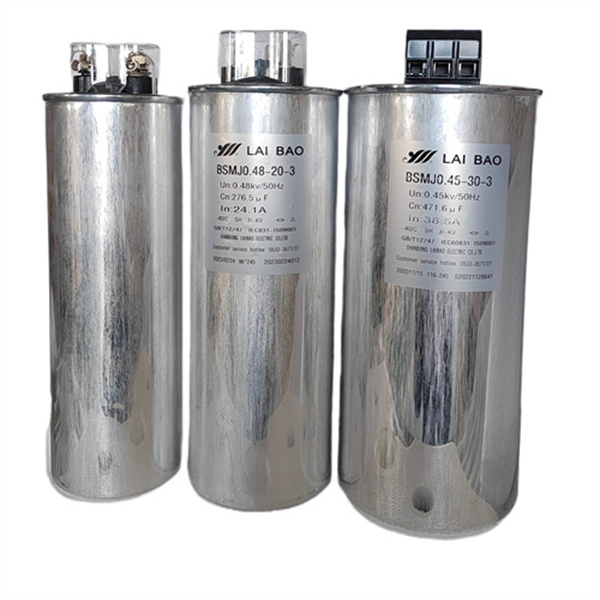

圆柱型电力电容器的基本结构如图1所示，采用同轴圆柱层叠设计：

• 外壳：铝合金或不锈钢筒体（直径25-150mm，高度50-500mm）

• 芯体结构：金属化薄膜螺旋卷绕或平板叠层

• 端面设计：金属法兰密封与陶瓷绝缘子组合

• 冷却系统：轴向散热翅片或液冷通道（大功率型号）

2.2 关键材料组成

1. 介质材料：

• 双向拉伸聚丙烯薄膜（BOPP）：厚度3-12μm，εr≈2.2

• 高温聚酯薄膜（PET）：耐温150℃以上

• 新型混合介质：纳米掺杂改性材料

2. 电极材料：

• 真空蒸镀铝锌合金：方阻0.5-5Ω/□

• 铜箔复合电极：高频低损耗型

• 石墨烯涂层：超高电流密度型

3. 封装材料：

• 环氧树脂灌封：耐候型配方

• 惰性气体填充：SF6或N2混合气体

• 硅胶缓冲层：抗机械振动设计

3. 性能特点与技术参数

3.1 电气特性优势

1. 容量-体积比：可达300μF/cm3（金属化薄膜型）

2. 损耗角正切：<0.0005（1kHz时）

3. 自愈特性：局部击穿后阻抗恢复率>95%

4. 电压特性：直流叠加特性优良（AC+DC工作模式）

3.2 机械与环境特性

• 抗震性能：通过IEC 60068-2-6标准（5-500Hz，50m/s2）

• 温度循环：-40℃～+85℃循环100次后容量变化<±2%

• 防护等级：IP67密封设计（防尘防水）

• 防爆性能：压力释放阀设计（10-15kPa开启压力）

4. 关键技术指标与测试方法

4.1 核心性能参数

1. 额定电压（UR）：工频耐受电压1.5UR/10s

2. 峰值电流（Ip）：100kHz下可达10kA（脉冲型）

3. 等效串联电感（ESL）：<50nH（高频型优化设计）

4. 寿命预期：105℃下>100，000小时（IEC 61071标准）

4.2 关键测试技术

1. 局部放电测试：符合IEC 60270标准（灵敏度<5pC）

2. 热成像分析：FLIR系统监测温度分布均匀性

3. 机械谐振测试：激光测振仪分析结构固有频率

4. 加速老化试验：85℃/85%RH条件下验证材料稳定性

5. 典型应用场景

5.1 电力系统无功补偿

在SVG/SVC装置中的典型配置：

• 滤波支路：12%电抗率LC组合（400V/50kVar）

• 保护系统：过压熔断器+压力继电器双重保护

• 组架设计：垂直安装强制风冷结构（ΔT<15K）

某500kV变电站案例显示，采用圆柱型电容器后，装置体积减少30%，维护周期延长至10年。

5.2 工业变频系统

在变频器直流母线中的关键作用：

• 纹波吸收：抑制IGBT开关引起的300-1500Hz纹波

• 能量缓冲：应对电机瞬态回馈能量

• 配置原则：按1μF/A逆变电流标准选型

ABB最新ACS880系列中，采用特殊圆柱电容模块使母线峰值电压降低18%。

5.3 新能源发电系统

光伏逆变器中的创新应用：

• MPPT缓冲：平抑光照波动导致的功率振荡

• 谐振抑制：防止LCL滤波器谐振放大

• 智能监测：集成温度传感器预判失效

华为SUN2000系列采用定制圆柱电容，使逆变器寿命提升至25年。

6. 选型与使用要点

6.1 选型技术规范

1. 电压裕量：工作电压≤0.8UR（长期运行）

2. 电流计算：Irms=√(I2dc+I2ac)

3. 频率修正：高频应用需考虑趋肤效应

4. 安装方式：垂直安装利于对流散热

6.2 使用注意事项

• 并联均流：配置<3%阻抗偏差的电抗器

• 温度监控：热点温度不超过85℃

• 定期检测：每5000小时测量ESR变化

• 报废标准：容量衰减>5%或损耗增加>20%

7. 技术挑战与发展趋势

7.1 当前技术瓶颈

1. 高频损耗：MHz级应用时介质损耗剧增

2. 低温特性：-40℃下容量衰减达15-20%

3. 尺寸限制：大容量单体难以突破100kVar

4. 回收处理：金属化薄膜环保回收率不足30%

7.2 未来发展方向

1. 材料创新：

• 高εr低损耗纳米复合材料（εr>5，tanδ<0.0001）

• 自修复聚合物介质（微胶囊化修复剂）

2. 结构优化：

• 3D打印梯度电极结构

• 嵌入式微通道液冷设计

3. 系统集成：

• 电容器-电抗器一体化模块

• 集成GaN驱动器的有源滤波单元

4. 智能化升级：

• 内置光纤温度传感网络

• 基于数字孪生的寿命预测系统

8. 结论

圆柱型电力电容器凭借其优异的综合性能，已成为现代电力电子系统中不可或缺的关键元件。通过材料体系优化和结构设计创新，新一代产品在以下方面取得显著进步：

• 能量密度提升40%以上（达到400J/dm3）

• 高频性能扩展至1MHz应用频段

• 环境适应性覆盖-55℃～+125℃极端环境

• 使用寿命突破15年运行标准

建议行业重点关注以下发展路径：

1. 建立全生命周期碳足迹评估体系

2. 开发可降解环保介质材料

3. 推进标准化模块设计（如IEEE 1818）

4. 加强高海拔、强辐射等特殊环境研究

随着"双碳"战略推进和新型电力系统建设，圆柱型电力电容器将在智能电网、电动交通和工业4.0等领域发挥更加关键的作用，其技术发展必将迈向更高性能、更智能化和更可持续的新阶段。
