谐波抑制智能电容整柜：优化电能质量的关键设备

在现代电力系统中，随着各类非线性用电设备的广泛应用，谐波问题日益凸显，严重威胁着电力系统的安全稳定运行以及各类电气设备的正常工作。谐波不仅会导致电能质量下降，增加线路损耗，还可能引发设备故障，缩短设备使用寿命。为有效应对这一挑战，谐波抑制智能电容整柜应运而生，成为保障电力系统可靠运行、提升电能质量的关键设备。

谐波的危害及产生根源

谐波的危害

1. 增加设备损耗：谐波电流会使变压器、电动机等设备的铁芯损耗增加，导致设备发热加剧，效率降低。以变压器为例，谐波电流会在其绕组中产生额外的涡流损耗和磁滞损耗，使变压器温度升高，绝缘老化加速，严重时甚至可能引发绝缘击穿，造成设备损坏。

2. 影响设备正常运行：谐波会干扰电子设备的正常工作，如使计算机、通信设备等出现误动作、数据丢失等问题。在工业自动化生产中，谐波可能导致可编程逻辑控制器（PLC）控制错误，影响生产线的正常运行，造成生产中断和经济损失。

3. 降低电力系统稳定性：谐波会引起电力系统的电压波动和闪变，影响电压质量。同时，谐波还可能与系统中的电容和电感元件发生谐振，产生过电压或过电流，威胁电力系统的安全稳定运行，甚至可能引发系统振荡和崩溃。

谐波产生的根源

1. 电力电子设备：大量使用的整流器、逆变器、变频器等电力电子设备是谐波的主要来源。这些设备在运行过程中，通过电力电子器件的开关动作，将交流电转换为直流电或进行频率变换，其电流波形往往是非正弦的，从而产生大量谐波电流注入电网。例如，在工业生产中广泛应用的变频器，用于调节电机的转速，其内部的电力电子开关器件在工作时会产生丰富的谐波。

2. 电弧炉等设备：电弧炉在炼钢过程中，电极与炉料之间的电弧不稳定，电流波动剧烈，会产生大量的高次谐波。此外，电焊机、荧光灯等设备在工作时也会由于其非线性特性产生谐波电流。

谐波抑制智能电容整柜的工作原理

无功补偿原理

谐波抑制智能电容整柜的核心功能之一是无功补偿。在电力系统中，感性负载（如电动机、变压器等）会消耗大量的无功功率，导致功率因数降低。智能电容整柜通过向系统中注入容性无功功率，与感性无功功率相互抵消，从而提高功率因数，减少无功电流在电网中的传输，降低线路损耗。例如，当系统中存在大量电动机负载时，电动机的感性无功功率会使电网的功率因数下降，智能电容整柜投入运行后，其内部的电容器组会输出容性无功功率，补偿电动机所需的感性无功，使功率因数得到提升。

谐波抑制原理

1. 串联电抗器：智能电容整柜通常在电容器回路中串联一定比例的电抗器。根据电感和电容在不同频率下的阻抗特性，通过合理选择电抗器的电感值与电容器的电容值，使串联谐振回路的谐振频率低于系统中主要谐波频率（如 5 次、7 次谐波等）。当谐波电流流经该回路时，由于串联谐振回路对谐波呈现高阻抗，能够有效抑制谐波电流流入电容器，避免电容器因谐波电流过大而损坏，同时也减少了谐波在电网中的传播。例如，对于 5 次谐波含量较高的系统，选择合适参数的 7% 串联电抗器，可使串联谐振回路对 5 次谐波呈现高阻抗，从而抑制 5 次谐波电流。

2. 智能控制算法：整柜配备先进的智能控制器，实时监测系统的电压、电流、功率因数以及谐波含量等参数。当检测到系统中存在谐波时，控制器根据预设的控制策略，通过调节电容器组的投切状态，改变系统的阻抗特性，使系统对谐波的响应得到优化。例如，采用模糊控制算法，控制器根据谐波电流的大小和变化趋势，动态调整电容器组的投入数量和顺序，以实现对谐波的有效抑制。

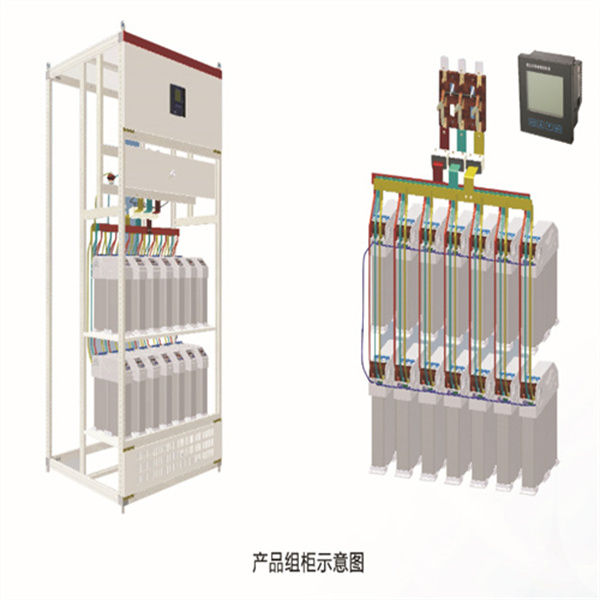

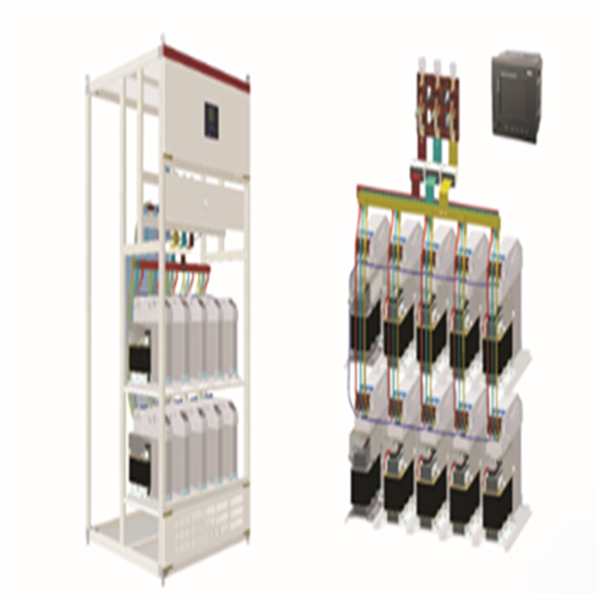

谐波抑制智能电容整柜的结构组成

电容器组

电容器组是智能电容整柜的核心部件，用于提供容性无功功率。通常采用自愈式低压电力电容器，具有体积小、重量轻、自愈性能好等优点。这些电容器在极间介质发生击穿时，击穿点周围的金属化电极层会迅速蒸发，自动恢复电容器的性能，从而提高了设备的可靠性和使用寿命。电容器组根据系统的无功需求和容量配置要求，由多个电容器单元组成，可通过不同的连接方式（如三角形连接或星形连接）接入系统。

电抗器

电抗器在谐波抑制中起着关键作用。根据应用场景和需要抑制的谐波次数，选择不同电抗率的电抗器。如前文所述，对于 5 次及以上谐波为主的系统，常采用电抗率为 7% 左右的电抗器；对于 3 次谐波为主的系统，则采用电抗率为 13% - 14% 的电抗器。电抗器一般采用干式空心电抗器或铁芯电抗器，干式空心电抗器具有线性度好、无铁芯饱和问题、损耗低等优点，而铁芯电抗器则具有体积小、成本低的优势。

智能控制器

智能控制器是整柜的 “大脑”，负责采集系统的各种运行参数，并根据预设的算法和控制策略对电容器组进行投切控制。它通常采用高性能的微处理器或数字信号处理器（DSP），具备强大的数据处理能力和快速的响应速度。智能控制器不仅能够实现对无功功率的精确补偿，还能实时监测谐波含量，根据谐波情况调整控制策略，以达到最佳的谐波抑制效果。同时，控制器还具备人机交互功能，可通过显示屏或通信接口向用户展示系统的运行状态、参数信息，并接收用户的操作指令。

保护装置

为确保智能电容整柜的安全可靠运行，设置了多种保护装置。过电压保护用于防止系统电压过高损坏电容器和其他设备；欠电压保护在系统电压过低时自动切除电容器组，避免电容器在低电压下长期运行导致寿命缩短；过电流保护可在电流超过设定阈值时迅速切断电路，防止设备因过流而烧毁；温度保护通过监测电容器和电抗器的温度，当温度过高时启动散热风扇或采取其他降温措施，防止设备因过热而损坏。此外，还配备了缺相保护、短路保护等，全方位保障设备的安全运行。

谐波抑制智能电容整柜的性能优势

高效的谐波抑制能力

通过合理配置的电抗器和智能控制算法，谐波抑制智能电容整柜能够有效抑制系统中的高次谐波，显著降低谐波电流含量，使系统的电压和电流波形更加接近正弦波，提高电能质量。经实际运行测试，在谐波污染较为严重的工业场所，使用智能电容整柜后，谐波电流总畸变率可降低至 5% 以下，满足国家相关电能质量标准的要求。

精确的无功补偿

智能控制器能够实时监测系统的无功功率需求，并根据负载的变化动态调整电容器组的投入和切除，实现精确的无功补偿。与传统的无功补偿装置相比，智能电容整柜的响应速度更快，投切精度更高，能够有效避免过补偿或欠补偿现象的发生，使系统的功率因数始终保持在较高水平（通常可达到 0.95 以上），减少了无功损耗，提高了电力系统的运行效率。

高度智能化与自动化

整柜具备智能化的监测、控制和保护功能，可实现无人值守运行。智能控制器能够自动诊断设备的运行状态，当发现故障时及时发出报警信号，并采取相应的保护措施，如自动切除故障电容器组，防止故障扩大。同时，通过通信接口，可将设备的运行数据上传至监控中心，实现远程监控和管理，方便运维人员随时了解设备的运行情况，及时进行维护和检修。

高可靠性与稳定性

采用高品质的电容器、电抗器等核心部件，以及完善的保护装置，确保了智能电容整柜在复杂的电力环境下能够稳定可靠运行。电容器的自愈性能、电抗器的良好线性度以及保护装置的快速响应能力，共同保障了设备在长期运行过程中的可靠性，减少了设备的故障率，降低了维护成本。

谐波抑制智能电容整柜的应用场景

工业领域

1. 钢铁行业：钢铁生产过程中，电弧炉、轧钢机等设备会产生大量的谐波和无功功率。谐波抑制智能电容整柜可有效抑制谐波，补偿无功，提高电能质量，降低设备损耗，保障生产设备的稳定运行，减少因电能质量问题导致的生产中断和设备损坏。

2. 化工行业：化工企业中的变频器、整流器等电力电子设备广泛应用，谐波污染严重。智能电容整柜能够改善化工企业的电能质量，提高电机等设备的运行效率，同时减少谐波对控制系统的干扰，确保化工生产过程的安全稳定。

商业领域

1. 商场、写字楼：商场和写字楼内的照明系统、电梯、空调等设备众多，其中部分设备如荧光灯、变频空调等会产生谐波。智能电容整柜可安装在配电系统中，抑制谐波，提高功率因数，降低电费支出，同时保障各类电气设备的正常运行，提升供电可靠性。

2. 数据中心：数据中心对供电的稳定性和电能质量要求极高。服务器、UPS 等设备会产生谐波，若不加以治理，可能导致设备故障、数据丢失等严重后果。谐波抑制智能电容整柜能够为数据中心提供稳定、高质量的电能，确保服务器等关键设备的可靠运行，保障数据中心的正常运营。

电力系统

1. 配电网：在配电网中，由于大量分布式电源（如光伏电站、风力发电站）和非线性负载的接入，谐波问题日益突出。智能电容整柜可安装在变电站或配电线路上，对配电网进行谐波抑制和无功补偿，改善配电网的电能质量，提高供电可靠性，降低线损，提升电力系统的整体运行效率。

2. 工业企业自备电厂：自备电厂在为企业供电的同时，也面临着企业内部谐波污染对发电设备和供电系统的影响。谐波抑制智能电容整柜可安装在自备电厂的厂用电系统中，有效抑制谐波，保障发电设备和厂内用电设备的正常运行，提高自备电厂的发电效率和供电质量。

谐波抑制智能电容整柜的发展趋势

智能化水平不断提升

随着人工智能、物联网等技术的快速发展，谐波抑制智能电容整柜将具备更强大的智能分析和决策能力。未来的智能控制器将能够利用大数据分析和机器学习算法，对系统的运行数据进行深度挖掘，提前预测设备故障和电能质量问题，并自动调整控制策略，实现更精准、高效的谐波抑制和无功补偿。同时，通过物联网技术，设备之间可实现互联互通，形成智能电网的一部分，与其他电力设备协同工作，进一步提升电力系统的智能化水平。

集成化与小型化

为了适应不同应用场景的需求，尤其是在空间有限的场所，谐波抑制智能电容整柜将朝着集成化和小型化方向发展。通过采用先进的电力电子技术和紧凑型的电路设计，将电容器、电抗器、控制器和保护装置等部件高度集成，减少设备的体积和占地面积，同时提高设备的可靠性和可维护性。例如，采用新型的集成式电力电子模块，将多个功能单元集成在一个芯片或模块中，可有效缩小设备的尺寸，降低成本。

与其他电能质量治理设备协同工作

在复杂的电力系统中，单一的谐波抑制智能电容整柜可能无法完全解决所有的电能质量问题。未来，它将与有源电力滤波器、静止无功发生器等其他电能质量治理设备协同工作，形成综合的电能质量治理方案。通过智能控制系统，实现不同设备之间的信息共享和协调控制，针对不同的电能质量问题采取最优的治理措施，全面提升电力系统的电能质量。

更高的环保要求

随着环保意识的增强，对谐波抑制智能电容整柜的环保性能也提出了更高的要求。在设备的制造过程中，将更多地采用环保材料，减少对环境的污染。同时，通过优化设备的设计和控制策略，降低设备的能耗，提高能源利用效率，实现节能减排的目标。例如，采用低损耗的电容器和电抗器材料，减少设备运行过程中的能量损耗。

谐波抑制智能电容整柜作为解决电力系统谐波和无功问题的重要设备，在保障电能质量、提高电力系统运行效率方面发挥着关键作用。随着技术的不断进步和应用场景的不断拓展，它将在未来的电力领域中展现出更加广阔的发展前景，为构建安全、稳定、高效的智能电网做出更大的贡献。
