交流接触器：电气控制的核心元件

在现代电气控制系统中，交流接触器作为一种至关重要的控制电器，广泛应用于各个领域。它能够实现远距离自动操作，对电路进行频繁的接通与断开，在电力拖动、工业自动化以及建筑电气等众多系统中扮演着不可或缺的角色。

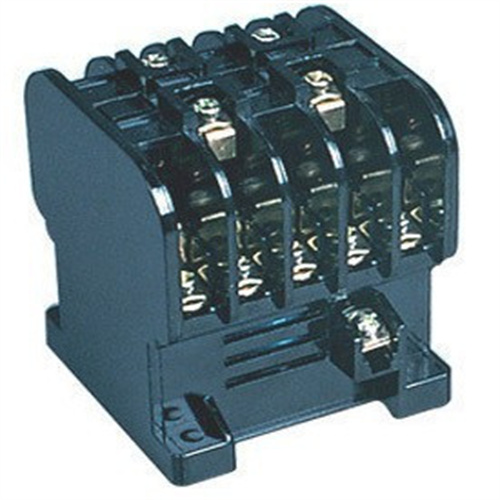

一、结构组成

交流接触器主要由电磁系统、触头系统、灭弧装置以及其他辅助部件构成。

1. 电磁系统：电磁系统是交流接触器的核心部分，由吸引线圈、静铁芯和动铁芯（衔铁）组成。当吸引线圈通电后，电流通过线圈产生磁场，静铁芯在磁场作用下产生电磁吸力，吸引动铁芯向其靠近。在这个过程中，动铁芯带动与之相连的触头系统动作，实现电路的接通。而当吸引线圈断电时，磁场消失，电磁吸力也随之消失，动铁芯在复位弹簧的作用下返回初始位置，触头系统也相应地断开电路。此外，为了消除交流电周期性变化导致衔铁产生的抖动和噪声，避免触点烧损，通常会在铁芯的端面局部镶嵌一个闭合的铜环，即铁芯短路环。当磁通穿过短路环时，会在短路环上产生感应电流，进而产生一个反磁通与主磁通叠加。这使得穿过短路环的合成磁通与没有短路环磁路中的磁通存在相位差，两部分磁通的变化不同时经过零点，从而保证磁铁能够可靠吸合，有效防止振动现象的发生。

2. 触头系统：触头系统分为主触头和辅助触头。主触头通常有三组，用于接通和分断主电路，承担着控制较大电流的任务。辅助触头则有常开和常闭两种类型，并且数量较多，它们主要应用于控制回路中，以满足各种复杂的控制方式需求。例如，在实现电机正反转控制的电路中，就需要利用辅助触头来实现互锁功能，防止正反转接触器同时吸合导致电源短路。主触头和辅助触头与动铁芯相互联动，当动铁芯动作时，触头系统相应地改变状态，完成电路的接通或断开操作。

3. 灭弧装置：在交流接触器分断电路时，动、静触头之间会产生电弧。电弧不仅会对触头造成烧蚀，降低触头的使用寿命，还可能引发相间短路等严重故障。因此，容量在 10A 以上的接触器都配备有专门的灭弧装置。常见的灭弧方法有双断口电动灭弧、纵缝灭弧和栅片灭弧。双断口电动灭弧通过将电弧在两个断口上拉长，利用电弧自身的电动力使电弧迅速移动并冷却熄灭；纵缝灭弧是将电弧引入由绝缘材料制成的纵缝中，使电弧与缝壁紧密接触，加速电弧的冷却和熄灭；栅片灭弧则是利用一组金属栅片将电弧分割成若干段短弧，降低电弧电压，使电弧更容易熄灭。这些灭弧装置的有效应用，极大地提高了交流接触器工作的安全性和可靠性。

4. 其他辅助部件：交流接触器还包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构、底座及接线柱等辅助部件。反作用弹簧在吸引线圈断电时，为动铁芯提供返回初始位置的作用力；缓冲弹簧则用于减轻动铁芯在吸合和释放过程中的冲击力，保护接触器的内部结构；触点压力弹簧能够保证触头在闭合时具有足够的接触压力，降低接触电阻，减少触头发热和磨损；传动机构负责将动铁芯的运动传递给触头系统，实现触头的准确动作；底座用于安装和固定各个部件，使其成为一个完整的整体；接线柱则是连接电路的接口，方便将交流接触器接入电气系统中。

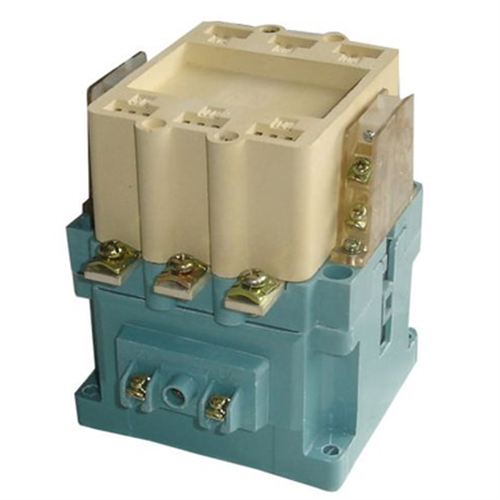

二、工作原理

交流接触器的工作基于电磁感应原理。当交流接触器的电磁线圈通电后，线圈中产生电流，根据安培定则，电流在铁芯中产生磁通。该磁通对衔铁产生电磁吸力，当电磁吸力克服复位弹簧的反力时，衔铁被吸引向静铁芯运动。衔铁的运动带动与之相连的触头系统动作，使得常闭触点先断开，常开触点后闭合，从而实现电路的接通。在电路接通状态下，若电磁线圈中的电压值降低到某一数值（一般为线圈额定电压的 85%），无论是正常控制导致的电压变化还是欠电压故障引起的电压下降，铁芯中的磁通都会随之下降，电磁吸力也相应减小。当电磁吸力减小到不足以克服复位弹簧的反力时，衔铁在复位弹簧的作用下复位，主、辅触点的常开触点断开，常闭触点恢复闭合，电路随之断开。这种依靠电磁力与弹簧弹力相互配合，实现触头接通和分断的工作方式，使得交流接触器能够快速、准确地控制电路的通断，满足各种电气设备的运行需求。

三、分类方式

交流接触器根据不同的标准可以进行多种分类。

1. 按有无触点分类：可分为有触点接触器和无触点接触器。有触点接触器是传统且应用最为广泛的类型，它依靠物理触点的闭合与断开来控制电路通断。然而，在接通和断开高电流负载时，触点间容易产生电弧，需要配备专门的灭弧装置来确保操作的安全可靠。无触点接触器则是随着电子技术发展而兴起的新型接触器，通常采用半导体器件如晶闸管（可控硅）作为主开关元件。由于半导体开关不存在机械运动部件，无触点接触器具有使用寿命长、响应速度快的优势。同时，在切换过程中不会产生电火花，特别适用于要求无噪音、无电弧的场合，如易燃易爆环境，以及需要频繁操作的应用场景，因为其动作不受机械磨损的限制。

2. 按用途分类：分为工业用交流接触器和家用交流接触器。工业用交流接触器主要应用于工业生产领域，用于对电动机、变压器、电容器等设备进行控制和保护。它具备较高的接通和断开能力，能够适应高负荷、高电压的工作环境，确保工业生产设备的稳定运行。家用交流接触器则主要用于家庭用电设备的控制和保护，其接通和断开能力相对较低，适用于低负荷、低电压的家庭电气环境，如控制空调、冰箱等大功率家用电器的电源通断，实现家电的正常运行和功能切换。

3. 按触点材料分类：交流接触器的触点材料会影响其性能和使用寿命。常见的触点材料有银合金、铜合金等。银合金触点具有良好的导电性和抗熔焊性能，能够有效减少触点在通断过程中的发热和粘连现象，适用于频繁操作和高电流的场合。铜合金触点则成本相对较低，在一些对触点性能要求不特别高的普通应用场景中较为常见。不同的触点材料适用于不同的工作条件和电气要求，用户可根据实际需求选择合适的交流接触器。

4. 按极数分类：交流接触器按极数可分为单极、双极、三极、四极和五极等类型。单极交流接触器仅有一个操作极点，常用于控制单相电路负荷，例如照明系统或小型焊机等，在电动机能耗制动时也可用于控制相关电路。双极交流接触器有两个操作极点，主要应用于绕线式异步电动机的转子回路，在电动机启动时可短接起动绕组，以降低起动电流并提高起动转矩。三极交流接触器是最为常见的类型，拥有三个操作极点，广泛用于控制三相电路负荷，如电动机的控制以及其他需要三相电源的场合。四极交流接触器带有四个操作极点，主要用于三相四线制的照明电路，也可用于控制双回路电动机负载，保障电动机稳定运行。五极交流接触器具有五个操作极点，通常用于组成自耦补偿起动器或控制具有特殊绕组接法的双笼型电动机，以优化电动机的起动和运行过程。

四、应用领域

交流接触器凭借其出色的控制性能，在众多领域得到了广泛应用。

1. 工业自动化领域：在工厂的生产线上，交流接触器大量应用于电机控制。无论是小型加工设备的电机，还是大型生产线中的大功率电机，交流接触器都能精确控制电机的启动、停止和正反转，实现生产过程的自动化。例如，在自动化机床设备中，交流接触器可依据加工工艺要求，准确控制电机的转速、转向和运行时间，确保加工精度和生产效率。在纺织行业中，交流接触器用于控制纺织机械的电机，实现织物的精确织造。此外，在化工、冶金等行业，交流接触器对各种泵、风机等设备的电机进行控制，保障生产流程的稳定运行。

2. 建筑电气领域：在建筑物的照明系统中，交流接触器发挥着重要作用。通过与时间继电器、光控开关等配合使用，交流接触器能够实现照明回路的集中控制，达到照明定时开关、根据环境光线自动调节亮度等功能，既方便了管理，又实现了节能目的。在建筑物的电梯控制系统中，交流接触器用于控制电梯电机的运行，确保电梯能够平稳、安全地升降，为人们提供便捷的垂直交通服务。此外，在建筑物的通风、空调系统中，交流接触器也用于控制风机、压缩机等设备的电源通断，调节室内的温度和空气质量。

3. 家用电器领域：部分大功率家用电器，如空调、冰箱、电热水器等，也会用到交流接触器。以空调为例，交流接触器控制压缩机、风机等部件的电源通断，实现制冷、制热、除湿等不同工作模式的切换，保证空调高效、稳定运行。在冰箱中，交流接触器用于控制压缩机的启停，维持冰箱内的低温环境，确保食物的保鲜和储存。交流接触器在家用电器中的应用，提高了家电的性能和可靠性，为人们的日常生活带来了便利。

交流接触器作为电气控制领域的核心元件，其结构设计精巧，工作原理科学，分类丰富多样，应用领域广泛。随着电气技术的不断发展，交流接触器也在不断改进和创新，以满足日益增长的电气控制需求，为推动各行业的发展发挥着重要作用。在实际应用中，合理选择和正确使用交流接触器，对于保障电气系统的安全、稳定运行具有至关重要的意义。
