矿热炉专用补偿电容器的技术解析与应用实践

一、引言

矿热炉作为冶金工业的核心设备，其运行特点表现为高能耗、低功率因数（通常在 0.6-0.75 之间）和严重的谐波污染。这类设备在冶炼过程中产生的无功功率占比高达 30%-40%，不仅导致电能利用率低下，还会引发电网电压波动、设备损耗加剧等问题。矿热炉专用补偿电容器通过精准的无功补偿技术，可将功率因数提升至 0.95 以上，实现综合节能率 15%-25%，成为行业能效提升的关键装备。

二、工作原理与技术特性

2.1 无功补偿机制

矿热炉的电弧负载呈现典型的感性特征，其无功功率计算公式为：(Q = P imes anphi)其中，Q为无功功率，P为有功功率，(phi)为功率因数角。补偿电容器通过提供容性无功功率(Q_c)，实现：(Q_{net} = Q - Q_c)当(Q_c = Q)时，功率因数达到 1。

2.2 核心技术参数

• 耐温性能：采用耐温 125℃的聚丙烯薄膜介质，配合特殊浸渍剂，可在环境温度 60℃的工况下稳定运行。

• 抗谐波能力：内置 7% 串联电抗器，有效抑制 5 次、7 次谐波放大，THD 值可控制在 5% 以下。

• 自愈特性：金属化膜边缘加厚技术（厚度≥20μm），实现局部击穿后的快速自愈，自愈成功率＞99.9%。

三、系统设计要点

3.1 容量配置

依据矿热炉有功功率P和目标功率因数(cosphi_2)，补偿容量计算公式为：(Q_c = P imes ( anphi_1 - anphi_2))例如，某 30MVA 矿热炉（(cosphi_1=0.7)）需提升至(cosphi_2=0.95)，计算得(Q_c=12.6MVar)。

3.2 拓扑结构

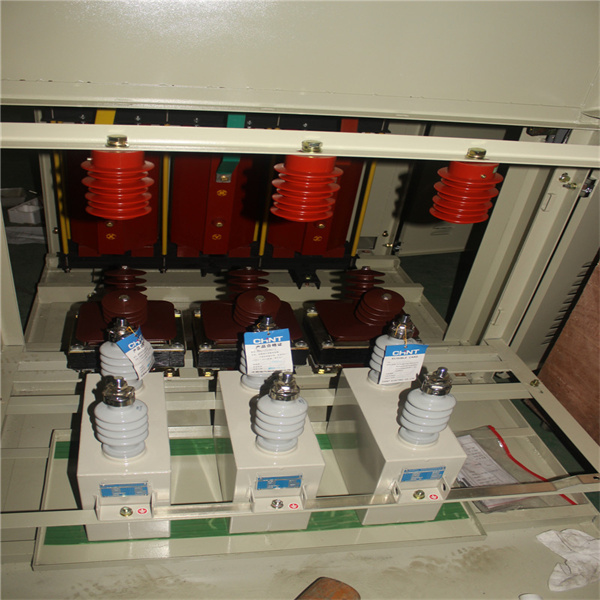

• 高压侧补偿：适用于电网侧功率因数优化，典型配置为 35kV 并联电容器组，单台容量≤1000kVar。

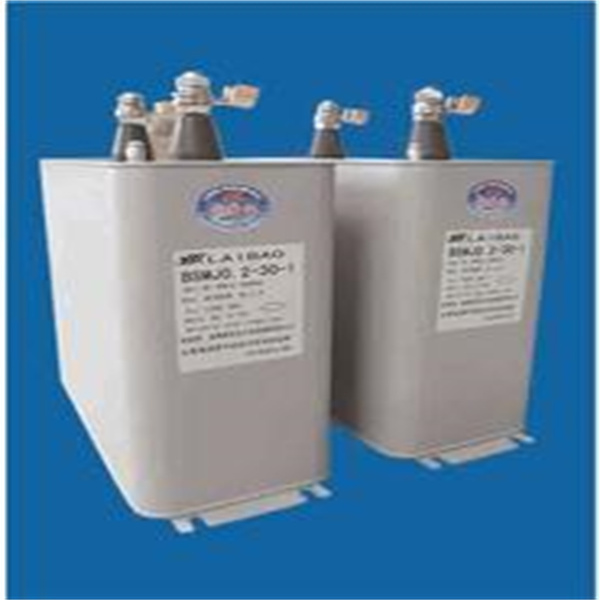

• 低压侧补偿：采用 400V 自愈式电容器，分组投切策略为 12 路 ×1000kVar，响应时间＜20ms。

3.3 散热系统

• 全贯通式风道设计：散热面积提升 95%，元件中心温度降低 30℃以上。

• 液冷技术：水冷铜管替代传统铜排，温升值从 80K 降至 30K，适用于电流＞2000A 的场合。

四、应用场景与案例分析

4.1 铁合金冶炼

某硅铁厂 3×45MVA 矿热炉采用低压动态补偿系统，功率因数从 0.68 提升至 0.96，年节约电费 1200 万元，同时减少短网损耗 18%。

4.2 电石生产

某电石炉（容量 25MVA）通过配置 35kV 滤波补偿装置，THD 从 18% 降至 4.2%，变压器负载率提升 15%，年增产电石 3.2 万吨。

4.3 工业硅冶炼

某工业硅炉（容量 30MVA）应用智能电容器组，实现无功功率实时跟踪，吨硅电耗从 12500kWh 降至 11200kWh，降幅达 10.4%。

五、运维管理策略

5.1 状态监测

• 温度监测：内置 PT100 传感器，实时采集元件温度，超温阈值设定为 85℃。

• 容值检测：采用电桥法定期测试，容值偏差＞±5% 时自动告警。

5.2 故障处理

• 鼓包电容器：立即退出运行，更换时需进行绝缘电阻测试（≥5000MΩ）。

• 谐波超标：增加 14% 电抗器，配合有源滤波器，实现谐波抑制率＞85%。

5.3 寿命管理

• 寿命预测模型：基于运行时间、温度循环次数等参数，预测剩余寿命精度达 90%。

• 分批更换策略：每 2 年更换 20% 的电容器，确保系统性能稳定。

六、技术发展趋势

6.1 智能化升级

• 边缘计算：集成 AI 芯片，实现无功功率预测控制，响应速度提升至 10ms。

• 数字孪生：建立虚拟模型，模拟不同工况下的补偿效果，优化控制策略。

6.2 材料创新

• 氮化镓电极：导电率提升 3 倍，体积缩小 40%。

• 纳米复合介质：耐电强度提升至 1200V/μm，寿命延长至 15 年。

6.3 绿色制造

• 可降解浸渍剂：采用生物基材料，符合欧盟 RoHS 标准。

• 模块化设计：95% 的零部件可回收再利用。

七、结论

矿热炉专用补偿电容器通过精准的无功补偿、高效的谐波治理和智能化的运维管理，成为冶金行业节能增效的核心装备。随着新材料、新技术的不断涌现，该领域正朝着高可靠性、低损耗、智能化方向发展。企业应结合自身工艺特点，选择最优的补偿方案，并加强运维管理，以实现经济效益与环境效益的双赢。
