圆柱型电力电容器：电力系统的高效 “稳压器”

圆柱型电力电容器：电力系统的高效 “稳压器”

一、引言

在现代电力系统中，无功补偿与谐波抑制是保障电能质量的关键技术。圆柱型电力电容器作为核心设备，凭借其紧凑的结构、高效的性能和灵活的应用，成为电网稳定性的重要支撑。本文将从工作原理、结构特点、应用场景、技术优势及未来发展趋势等方面，全面解析这一电力系统的 “稳压器”。

二、工作原理与核心技术

1. 基础原理圆柱型电力电容器基于电场储能原理，通过金属电极与电介质材料的组合实现电能存储。当交流电压施加于电极时，电介质分子发生极化，形成电场储能。其核心公式为：(C = rac{epsilon_0 epsilon_r A}{d})其中，(epsilon_0)为真空介电常数，(epsilon_r)为电介质相对介电常数，A为电极面积，d为电介质厚度。 典型电介质材料包括聚丙烯薄膜（BOPP）、聚酰亚胺等，其介电常数和耐温性直接影响电容器性能。

2. 自愈技术金属化薄膜电极表面的锌铝镀层在局部击穿时会蒸发，形成绝缘层，自动修复故障点，延长使用寿命。例如，某型号电容器在 10 万次自愈后，容量衰减仅为 5%。

3. 散热设计圆柱形结构的表面积体积比高，配合铝制外壳和散热翅片，可将内部温度控制在 85℃以下，优于传统方形电容器的 100℃极限。

三、结构特点与制造工艺

1. 模块化设计

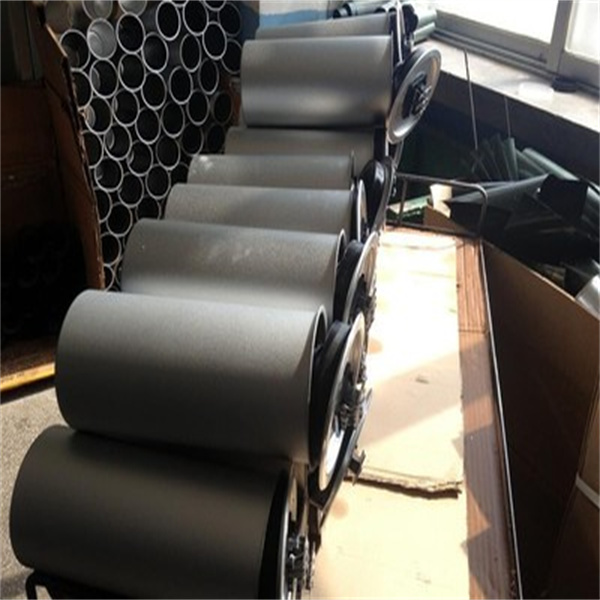

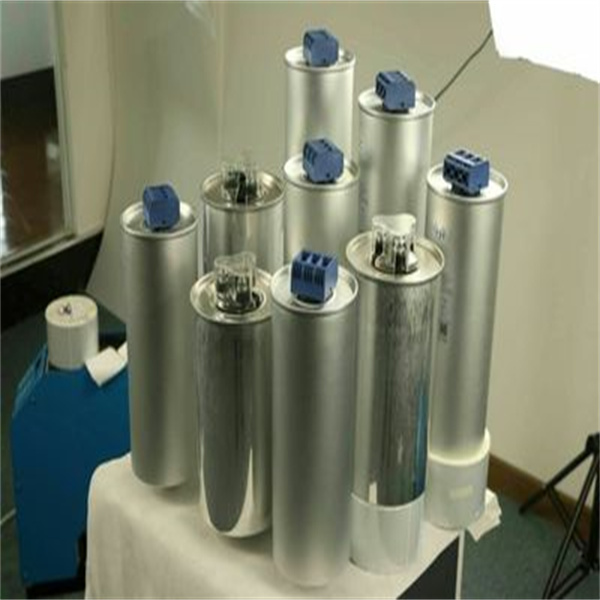

• 芯子结构：采用卷绕式工艺，将金属化薄膜与电极箔交替卷绕成圆柱形芯子，层数可达数千层，单台容量可达 300kVar。

• 封装技术：不锈钢外壳通过激光焊接密封，内部填充苄基甲苯或硅油，耐电压等级可达 35kV。

• 引出方式：顶部瓷套引出极与底部螺栓连接，支持 360° 任意安装。

2. 材料创新

• 电介质：纳米复合电介质（如陶瓷 - 聚合物复合材料）的介电常数提升至 10 以上，较传统聚丙烯薄膜提高 5 倍。

• 电极：超薄铝箔（厚度≤4μm）配合表面粗化技术，降低等效串联电阻（ESR）至 0.5mΩ 以下。

3. 制造工艺

• 真空干燥：在 120℃真空环境下处理 48 小时，去除水分至露点 - 40℃以下。

• 充油工艺：采用真空注油机，压力控制在 0.1MPa，确保介质填充均匀。

四、应用场景与典型案例

1. 电力系统无功补偿

• 配电网：某 10kV 配电站安装 12 台 30kVar 圆柱型电容器，功率因数从 0.75 提升至 0.95，年节约电能损耗 120MWh。

• 工业用户：钢铁厂轧机负载通过 300kVar 电容器组补偿，电压波动从 ±15% 降至 ±3%。

2. 新能源并网

• 风电变流器：某 2MW 风机采用 2000μF 圆柱型直流支撑电容，纹波电流耐受能力达 500A，寿命超过 10 万小时。

• 光伏逆变器：1000Vdc 直流侧配置 400μF 电容器，THD（总谐波畸变率）从 18% 降至 5%。

3. 轨道交通

• 高铁牵引系统：车载变流器使用 100μF 薄膜电容，支持 4000A 瞬时放电，响应时间 < 1ms。

• 地铁制动能量回收：采用 1200Vdc 电容组，回收效率提升至 70%。

五、技术优势与市场对比

六、挑战与发展趋势

1. 现存挑战

• 容量限制：单台容量超过 300kVar 时，内部温升难以控制。

• 谐波耐受：在高次谐波环境下，等效串联电感（ESL）可能引发谐振。

• 材料成本：纳米复合电介质材料价格是传统 BOPP 的 3-5 倍。

2. 技术突破方向

• 新材料：清华大学研发的陶瓷 - 聚合物复合电介质，储能密度达 30MJ/m3，较传统材料提升 25 倍。

• 智能化：内置温湿度传感器与无线通信模块，实现远程监控与寿命预测。

• 环保化：可降解封装材料（如聚乳酸）在土壤中 90 天内分解率达 95%。

3. 市场趋势

• 国产化：全国产化直流干式电容器在昆柳龙特高压工程中批量应用，成本降低 40%。

• 小型化：直径 25mm 的微型电容器（容量 100μF）已用于 5G 基站电源。

七、结论

圆柱型电力电容器以其高效、可靠、灵活的特性，成为现代电力系统的关键设备。随着新材料、智能化和环保技术的不断突破，其在新能源、轨道交通、工业自动化等领域的应用将更加广泛。未来，圆柱型电容器将向高能量密度、高可靠性、智能化方向发展，为构建高效、低碳的电力网络提供有力支撑。
