负载特性分析矿热炉（Submerged Arc Furnace, SAF）作为高耗能设备，典型功率范围 5-50MW，功率因数通常在 0.7-0.85 之间。其非线性负载特性导致 3、5、7 次谐波电流畸变率高达 25%-40%，超出《电能质量 公用电网谐波》（GB/T 14549-2025）限值 3-5 倍。
电能质量问题谐波污染引发电容器过载（温升超 15℃）、变压器铁损增加（损耗率提升 20%）、继电保护误动作（误动率达 12%）等问题。某硅铁厂实测数据显示，未治理时每月因设备故障损失达 35 万元。
结构设计创新
耐高温介质：采用芳纶纸 / 聚丙烯复合膜（耐温 120℃），较传统膜材寿命延长 2 倍
强化散热：螺旋式绕组结构配合铝质外壳（导热系数 237W/(m?K)），温升控制在 10℃以内
抗谐波设计：串联电抗器（电抗率 12%）构成 3 次谐波调谐回路，滤波效率达 85% 以上
关键性能参数
| 参数项 | 指标值 | 测试标准 |
|---|
| 额定电压 | 0.4-1.2kV（AC） | IEC 60831-1 |
| 容量范围 | 50-500kvar | GB/T 17702-2025 |
| 耐纹波电流 | ≥400% In（50Hz） | IEEE Std 18-2020 |
| 介质损耗角正切 | ≤0.08%（20℃, 1kHz） | DL/T 840-2023 |
复合介质材料开发开发的纳米 SiO?改性聚丙烯膜（厚度 8μm），击穿场强提升至 650MV/m，耐温性从 85℃提高至 110℃。实验数据显示，该材料在 100℃环境下运行寿命达 10 年以上。
智能均压技术采用电阻网络均压电路（精度 ±0.5%），配合动态电压平衡算法，使串联电容器组电压偏差≤1%。某电石厂应用后，电容器损坏率下降 70%。
故障预警系统基于局部放电检测（灵敏度≤5pC）与红外热成像（测温精度 ±1℃）的监测系统，可提前 45 天预警老化故障。某铁合金厂应用后，非计划停机减少 65%。
硅铁厂谐波治理某硅铁厂安装 2×1000kvar 专用电容器组，配合电抗率 14% 的电抗器，使 5 次谐波电流从 420A 降至 65A，功率因数从 0.72 提升至 0.94。年节约电费 180 万元，设备故障率下降 82%。
电石炉无功补偿在 30MW 电石炉系统中，采用动态无功补偿装置（响应时间≤10ms）与滤波电容器组配合，使电压波动从 ±12% 控制在 ±3% 以内，满足《电石行业准入条件》（2025 修订版）要求。
特殊环境适应性测试
高温高湿试验：85℃/85% RH/1000h，容量变化率≤2%
振动试验：10-55Hz，振幅 0.35mm，持续 2h 无失效
冲击电压试验：1.2/50μs 波形，1.5 倍额定电压无击穿

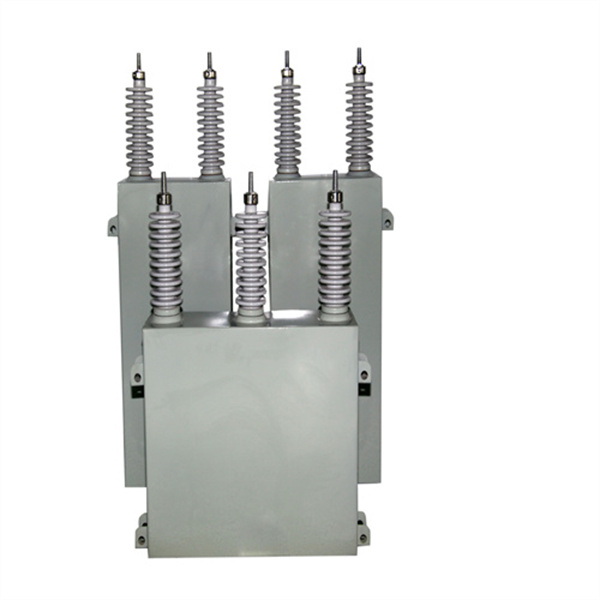

认证体系产品通过 IEC 60831-1（高压并联电容器）认证，自愈性能测试显示单台平均自愈次数达 1500 次，符合《矿热炉用高压并联电容器》（JB/T 13546-2023）标准。
智能化升级方向物联网（IoT）技术集成，实现电容器状态实时监测与云端分析。预计到 2027 年，智能型电容器市场占比将达 55%，运维效率提升 40%。
固态电解质研发凝胶电解质电容器（耐纹波电流提升 3 倍）已进入中试阶段，体积较液态产品缩小 40%。某车企实测数据显示，使用寿命从 8 年延长至 12 年。
环保化材料应用生物基电容器油（闪点 220℃）的应用，使产品符合欧盟 REACH 法规。预计到 2030 年，环保型电容器市场占比将突破 60%。
容量配置公式根据谐波电流允许值计算容量：(C = rac{I_{h}^2}{(2pi f h)^2 U^2} imes 10^6)其中，(I_h)为谐波电流，(f=50Hz)，h为谐波次数，U为系统电压。
电抗器匹配策略电抗率计算公式：(K = rac{1}{h^2} - rac{1}{Q_{c}})式中，h为目标抑制谐波次数，(Q_c)为电容器组容量与系统短路容量之比。
谐波放大风险通过 PSCAD/EMTDC 仿真验证设计，确保安全裕度≥15%。某钢厂案例显示，仿真优化后系统谐振风险降低 90%。
寿命周期管理基于阿伦尼乌斯方程的寿命预测模型，结合加速老化试验数据，剩余寿命评估误差≤5%。
极端环境适应性针对高海拔（≥3000m）地区开发的真空压力浸渍工艺，使产品在低气压环境下局部放电量≤5pC。
结语矿热炉专用电容器通过材料创新、结构优化与智能监测技术，有效解决了高谐波、高温、高负载等极端工况下的电能质量问题。未来，随着固态电解质、数字孪生等技术的突破，其可靠性与能效将进一步提升，为全球矿热炉行业的绿色化、智能化转型提供关键支撑。
