静电无功发生器工作原理

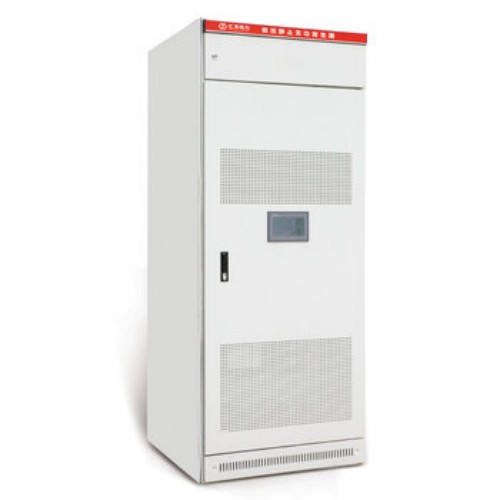

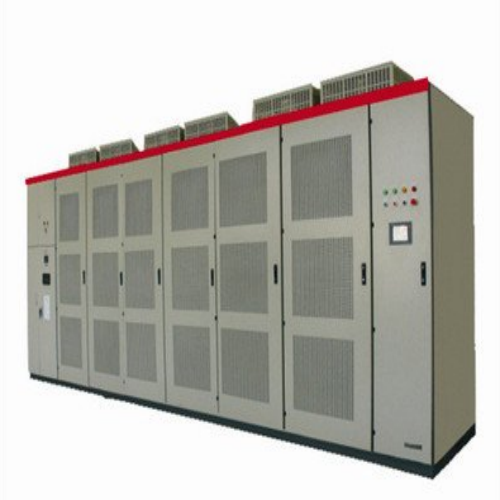

静电无功发生器（Static Var Generator，SVG），起源于1970年代，是一种能够用于静态无功补偿的电力电子装置，具有小型化、快速响应、高效节能等特点，已被广泛应用于电网中。

静电无功发生器的主要作用是静态无功补偿，补偿电网中的无功功率，使得电网总功率因数趋于1。静态无功补偿相对于传统的动态无功补偿，无需机械部件，响应速度快，性能更优。

静电无功发生器主要由三个部分构成：正弦波电压采样、控制算法和IGBT功率电子开关。其中，正弦波电压采样模块用于采集电网电压的大小和相位信息；控制算法部分则是静电无功发生器的“大脑”，用于计算保持电网电压稳定的补偿功率；IGBT功率电子开关用于控制无功功率的输出。

静电无功发生器的工作原理可以用简单的电路图表示。当电网电压下降时，正弦波电压采样模块会采集到电网电压的信息。控制算法会对采集到的电压进行处理，计算出所需的补偿功率。IGBT功率电子开关会根据计算结果开关无功容量，以实现电网无功补偿。

静电无功发生器的控制算法，是整个系统中最为重要的部分。控制算法的好坏决定了静电无功发生器补偿效果的优劣。常见的控制算法有PI控制和模型预测控制（MPC）。其中，PI控制简单易实现，但由于非线性和时变性问题，往往无法实现最优控制效果。而MPC控制则可以通过建立系统模型，预测电网负载变化，实现最优控制效果。

静电无功发生器的优点主要有以下几个方面：第一，快速响应。静电无功发生器可以在毫秒级别内响应无功功率的变化，可以迅速稳定电网电压；第二，精度高。采用高效的控制算法，静电无功发生器的补偿效果优于传统动态无功补偿；第三，占地面积小。与传统无功补偿设备相比，静电无功发生器体积小、重量轻，具有很大的安装和维护便利性；

静电无功发生器的缺点也非常明显。首先，价格昂贵。由于静电无功发生器核心部件采用国外品牌，价格较高，导致成本较高。其次，适用范围有限。静电无功发生器在电网稳定环境下的补偿效果优于非稳定环境下，因此适用范围相对较窄。

总的来说，静电无功发生器是一种静态无功补偿设备，具有快速响应、高效节能、占地面积小等优点，可以用于电网中的无功补偿。但价格昂贵、适用范围有限等缺点也需要更多的改进。
